Tuning CPI XT 50 R

YouTube · Bericht door **Dylan Keizer** » do nov 17, 2011 11:38 am

Toch maar eens de dealer gebeld en ze gaan kijken of ze hem kunnen vinden

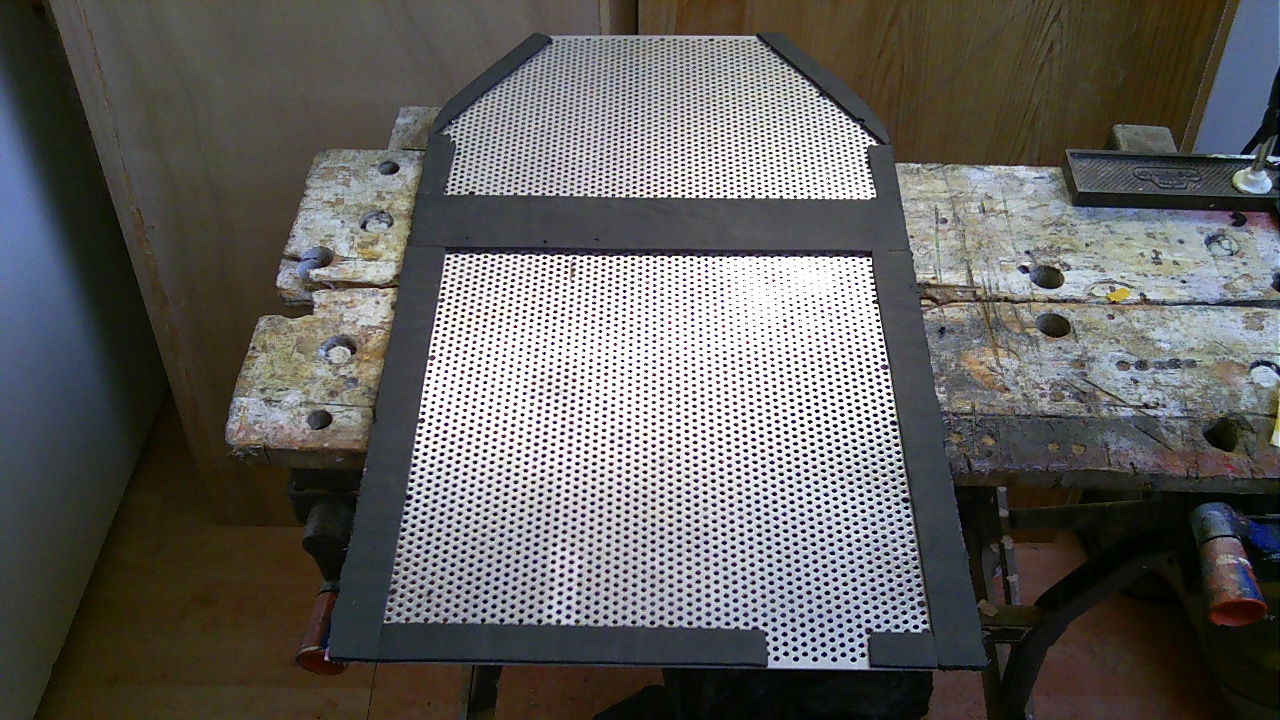

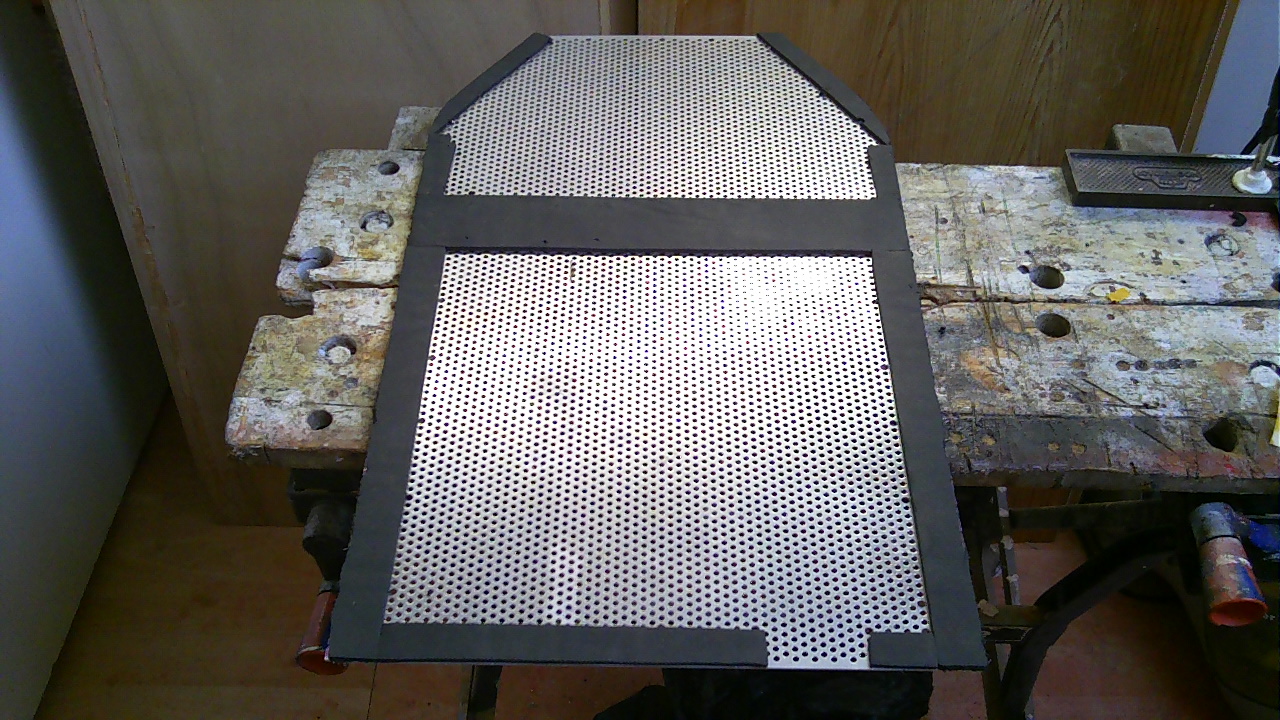

Afgelopen weekend maar eens wat gemaakt een skid plate

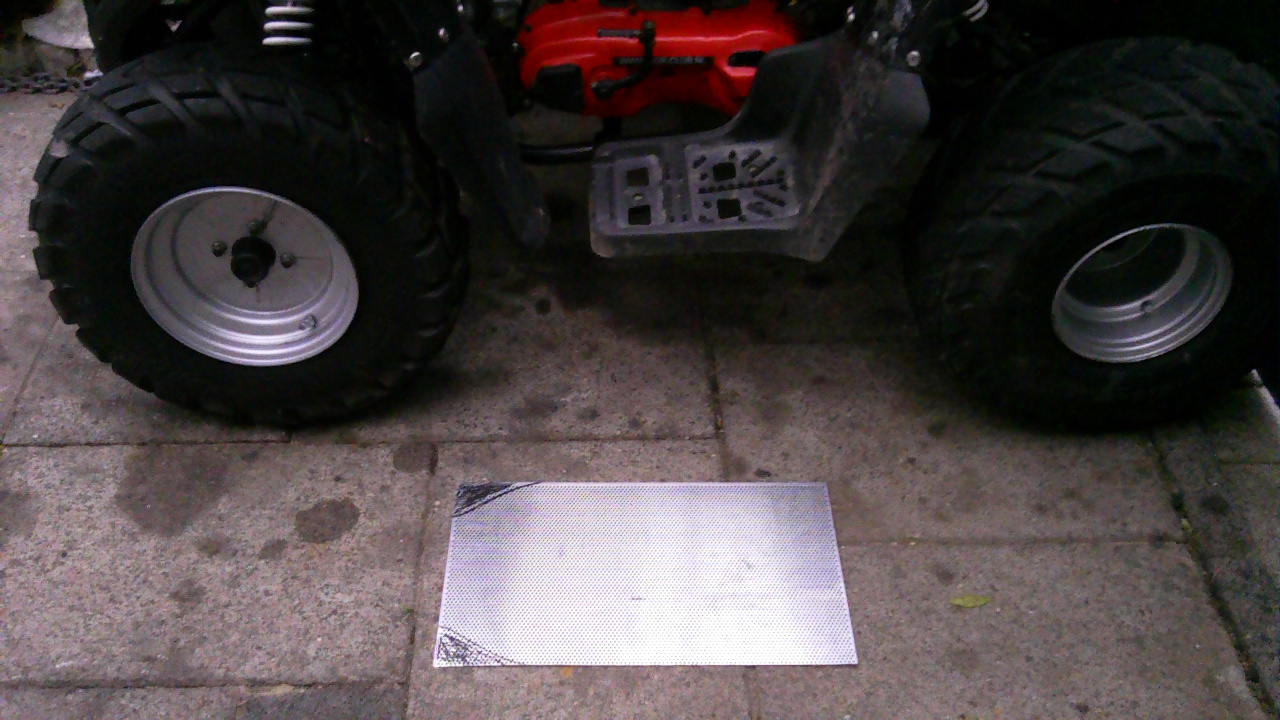

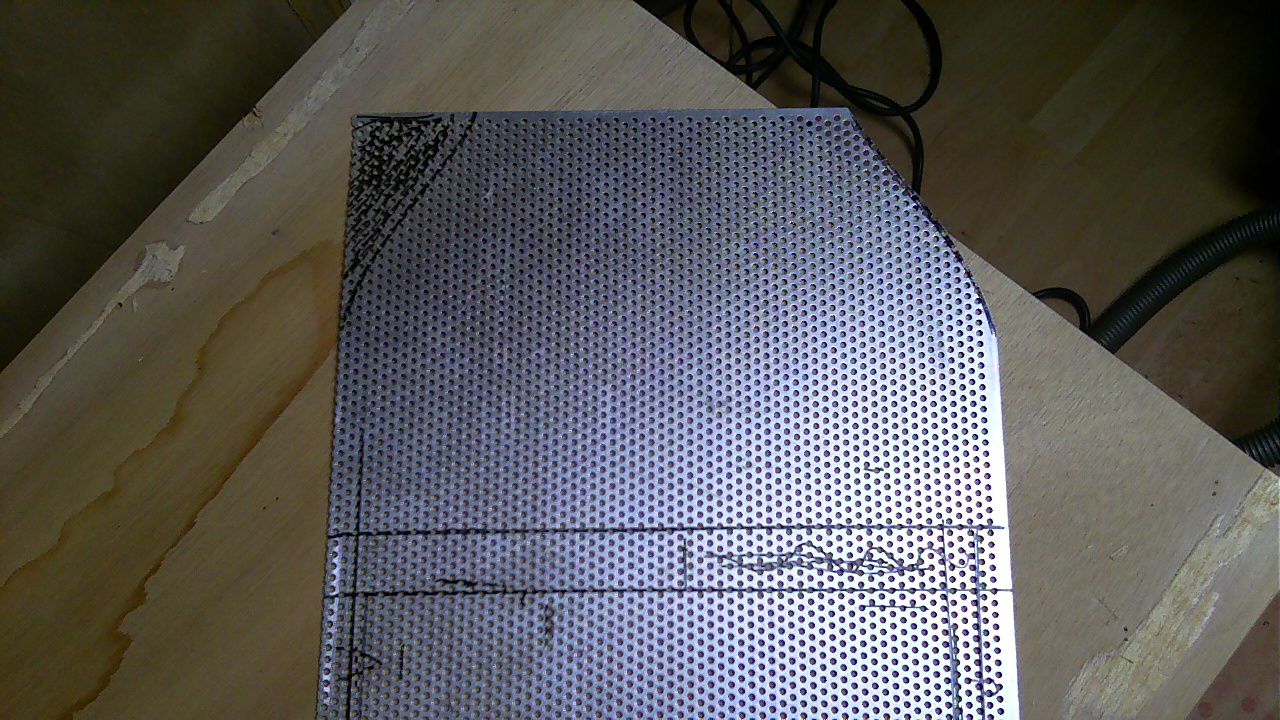

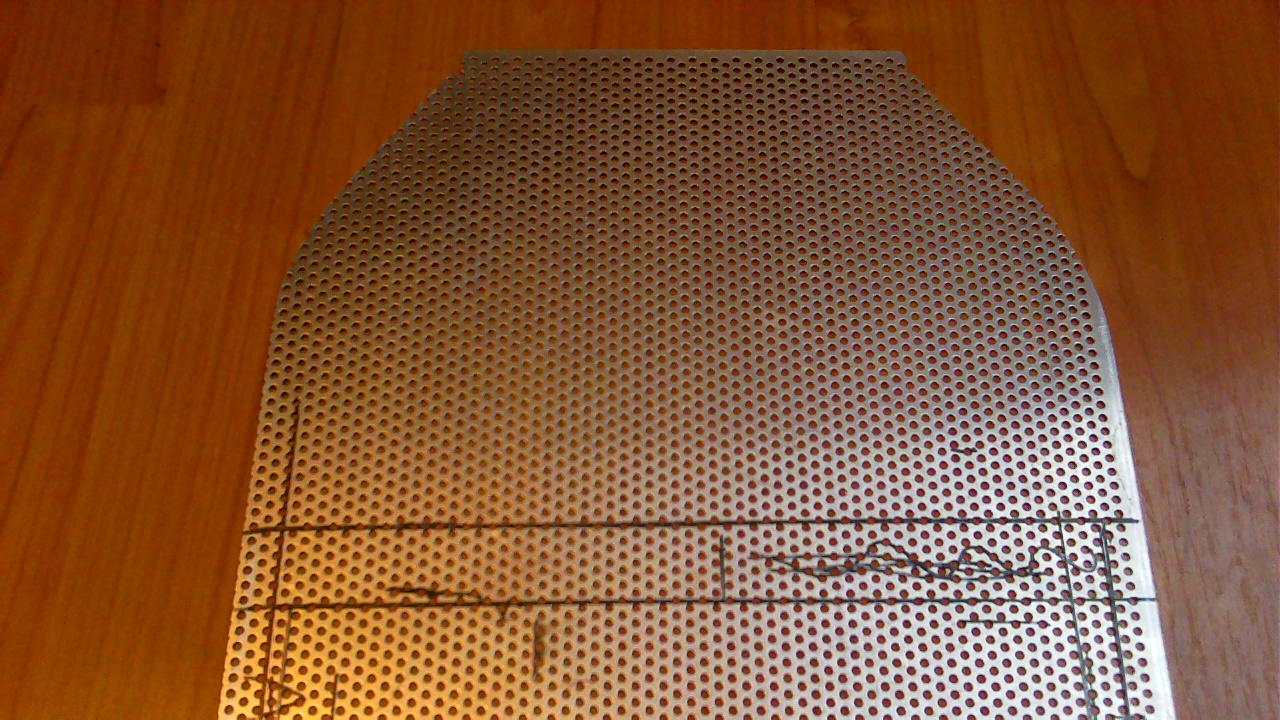

Hier al afgetekend wat er af moet

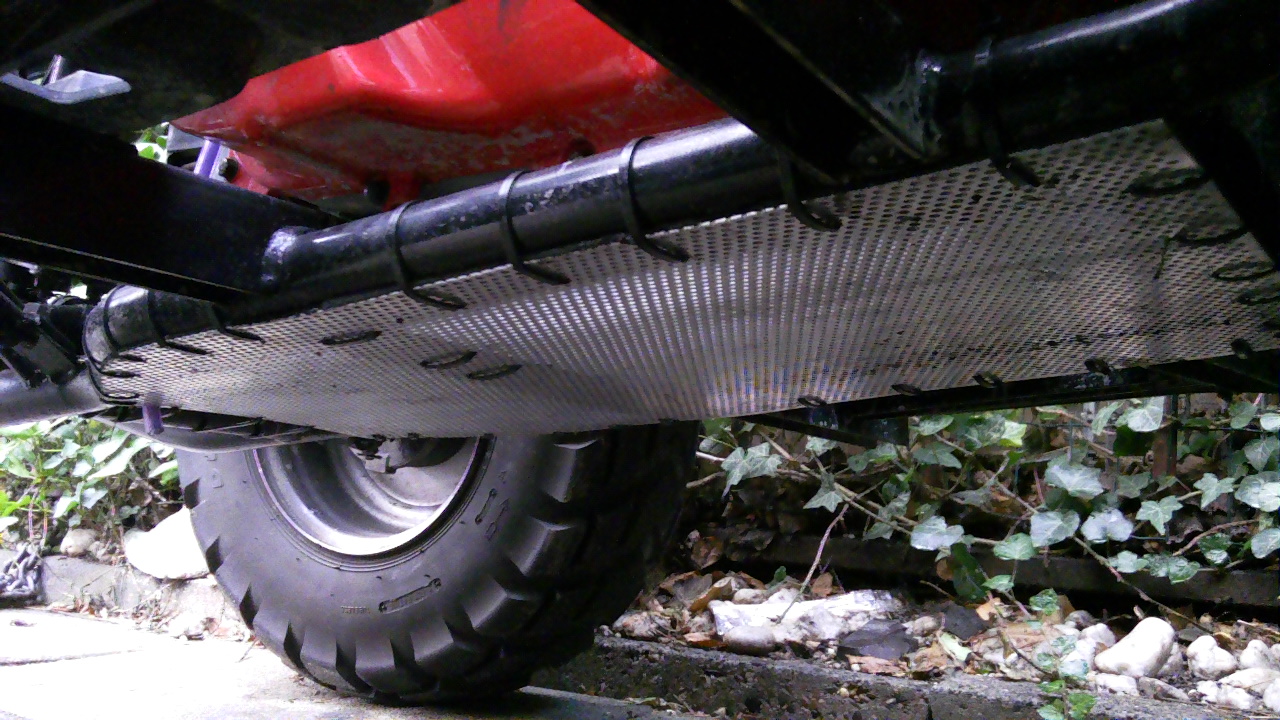

: skid plate on CPI XT 50 R

En dr na mee begonnen

: skid plate on CPI XT 50 R

: skid plate on CPI XT 50 R

Veders nog wat bescherming voor het ferme gemaakt

: skid plate on CPI XT 50 R

: skid plate on CPI XT 50 R

YouTube · Bericht door **Dylan Keizer** » do nov 17, 2011 12:04 pm

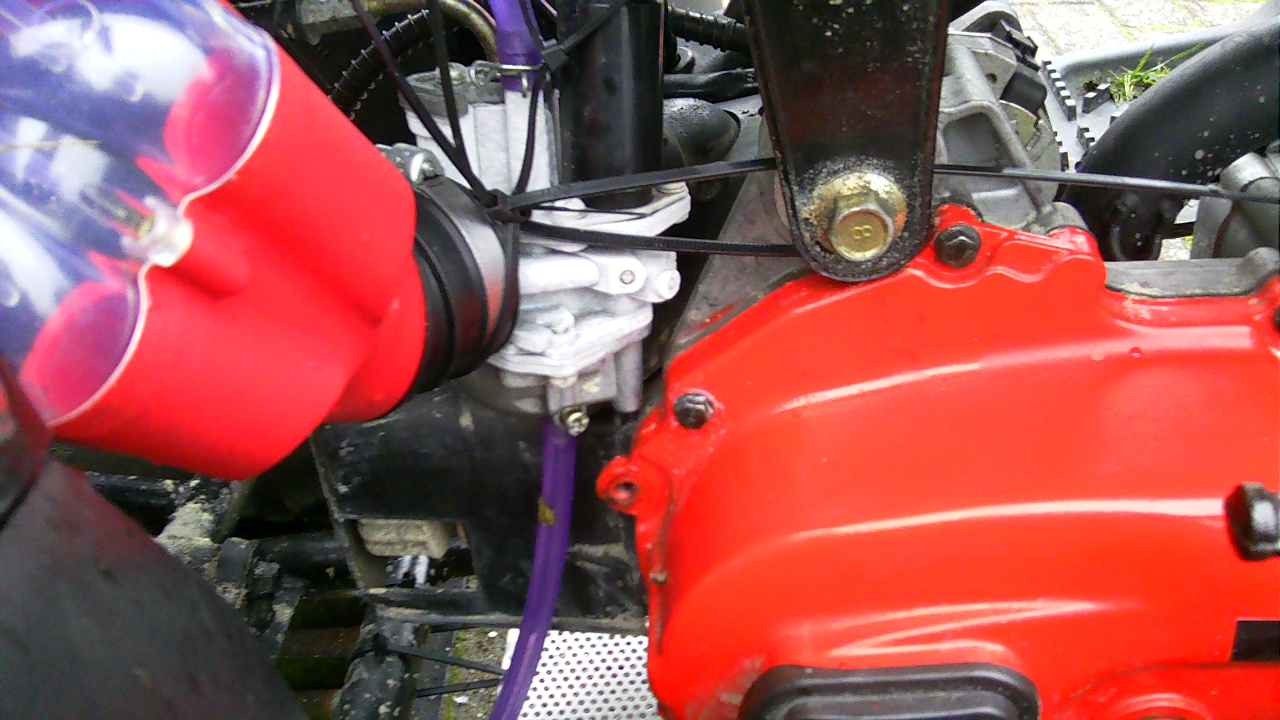

Gisteren nog even gesleuteld aan de quad ik had een paar maanden geleden het power filter er weer van af gehaald omdat met het crossen steeds de kracht weg viel gisteren een grotere sproeier gehaald (98) en deze gemonteerd en der na het lucht filter weer gemonteerd

en na het afstellen kon je echt duidelijk merken dat het beter is geworden

vermorgen toen ik na me stage reed merkte ik wat op de carburateur was onder het rijden ingevroren

hier de foto's

: frozen carburetor

: frozen carburetor

: frozen carburetor

voor de rest reed ie geweldig

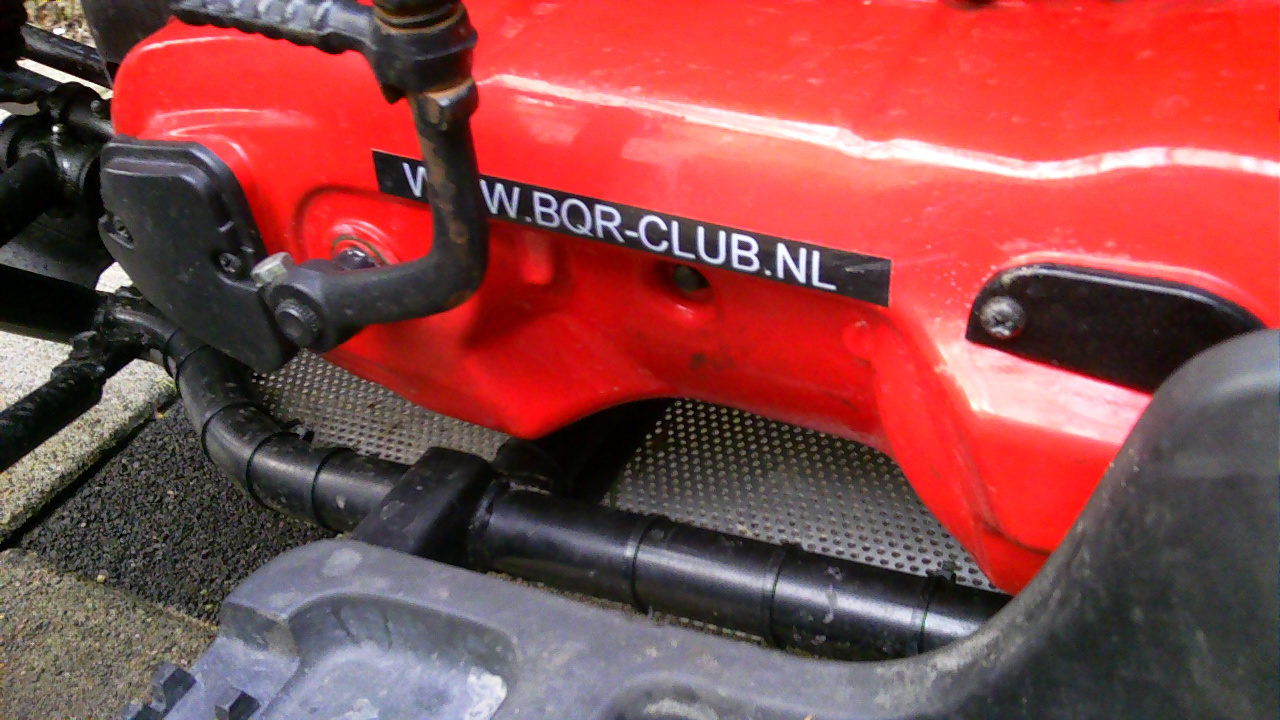

P.S let even op de skid plate

maxxer · Bericht door **maxxer** » di nov 22, 2011 7:53 pm

Hoe is het nu met de skidPlaat?

YouTube · Bericht door **Dylan Keizer** » di nov 22, 2011 10:41 pm

Heel mooi zal morgen even de foto's er bij zetten

YouTube · Bericht door **Dylan Keizer** » wo nov 23, 2011 5:56 pm

Hier de foto's

YouTube · Bericht door **Dylan Keizer** » vr dec 09, 2011 8:41 pm

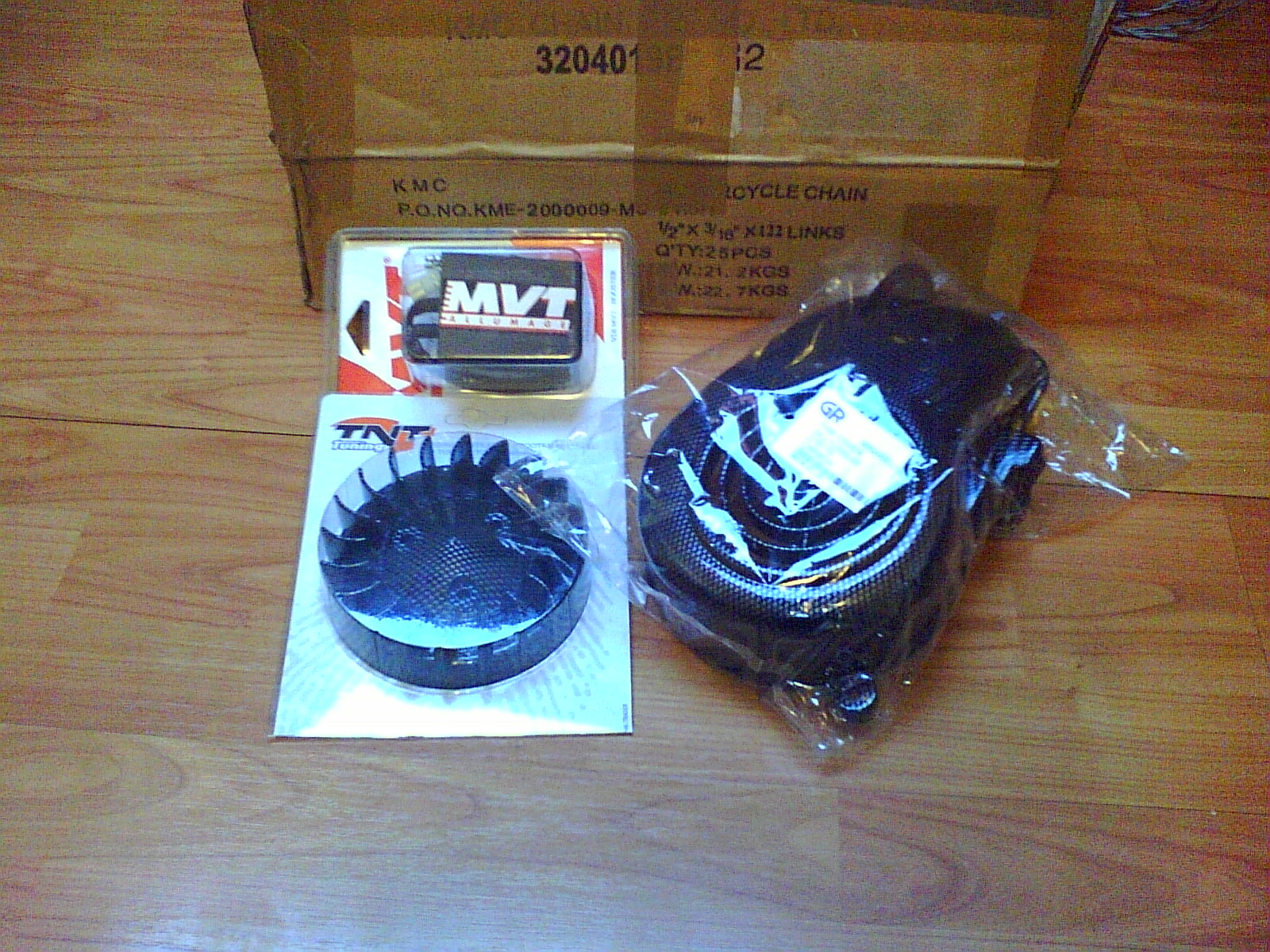

Zo vandaag is de post lans geweest met me pakketje

met daar in

-CDI unit MVT Minarelli
-Koelkap TNT Minarelli AC Carbon
-Koelvin TNT Minarelli AC Carbon

nu nog wachten op de rest

Gielen_24 · Bericht door **Gielen_24** » vr dec 09, 2011 8:43 pm

Nice stuff

YouTube · Bericht door **Dylan Keizer** » do dec 22, 2011 10:33 pm

Afgelopen weekend zijn de onderdelen binnen gekomen

dus de quad kon uit elkaar gehaald worden

laten we na het uitpakken van de doos dat maar gaan doen

: Tuning CPI XT 50 R Part 2

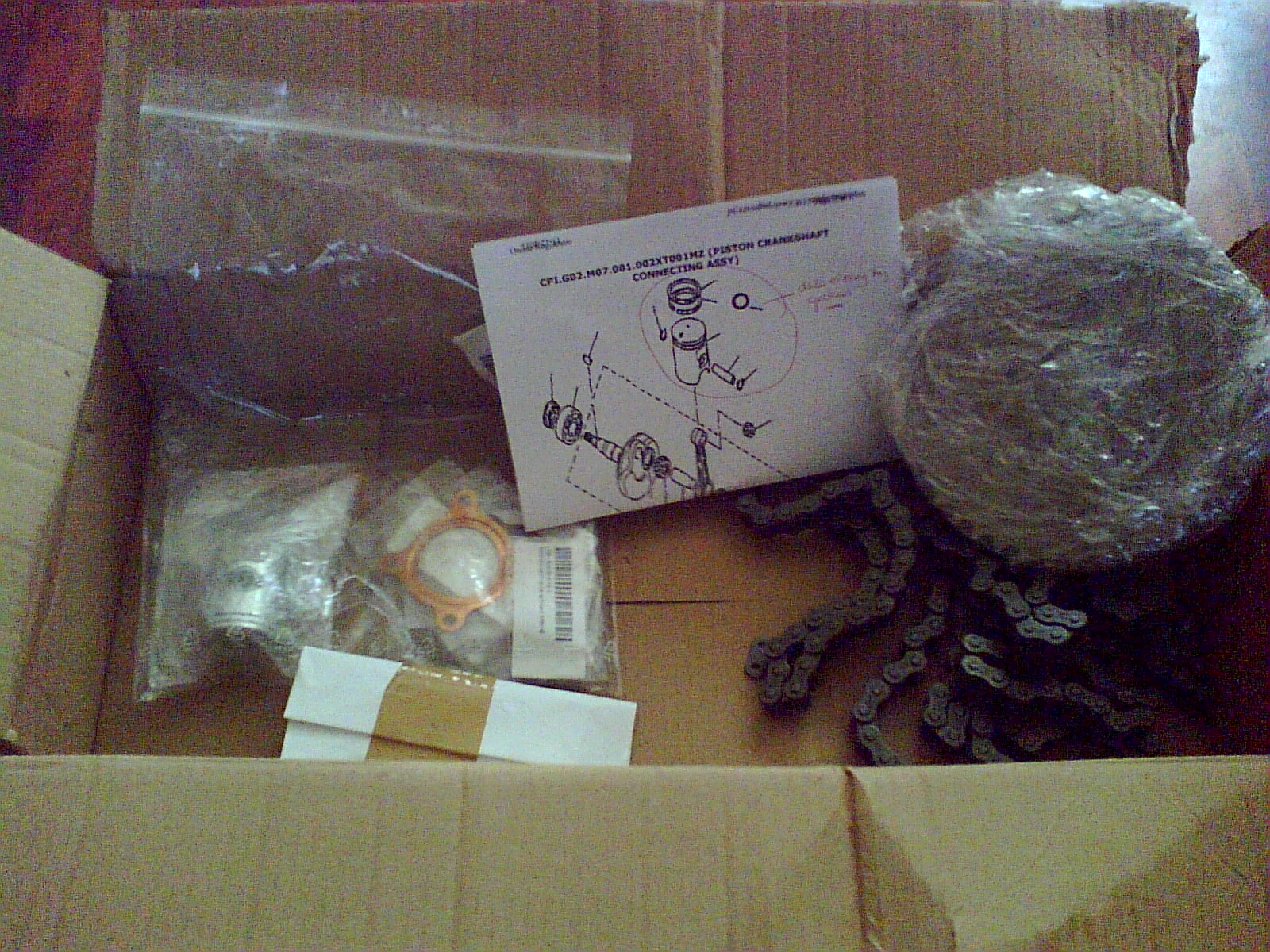

in de doos bevind zich het zuigersetje met pakkingen alles er op en er aan daarnaast bevind zich het tandwiel van 43 tands en natuurlijk de ketting

: Tuning CPI XT 50 R Part 2

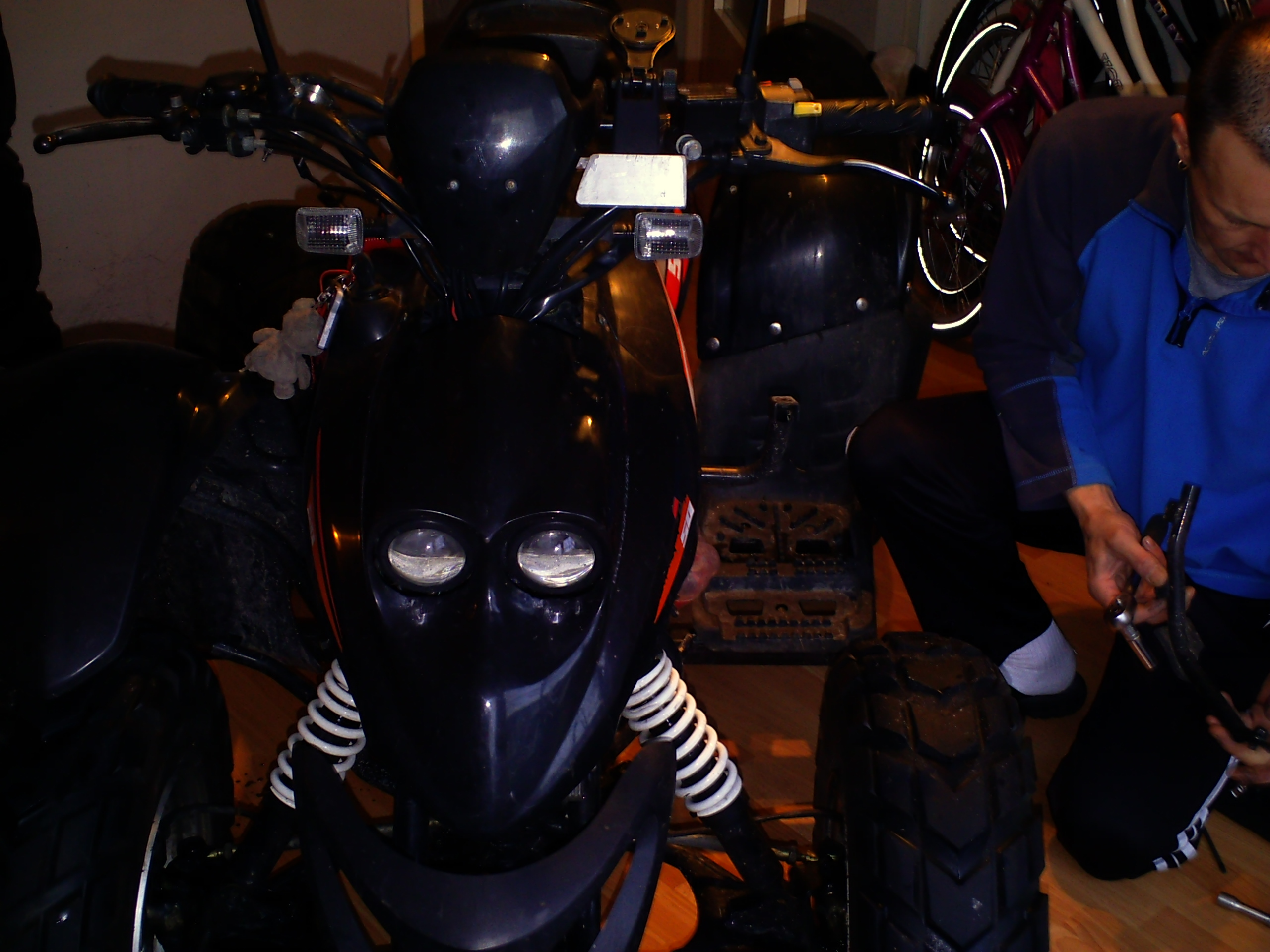

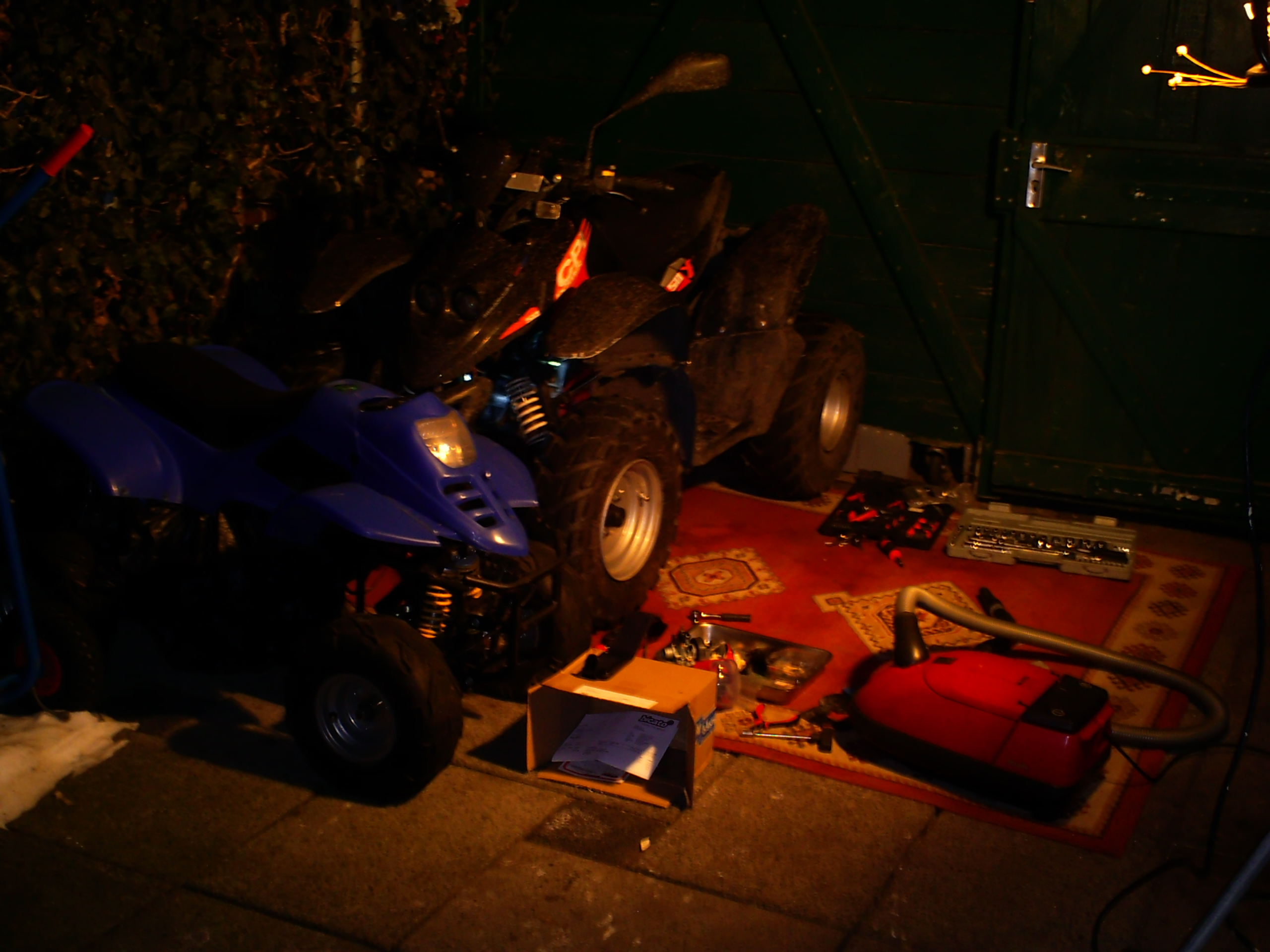

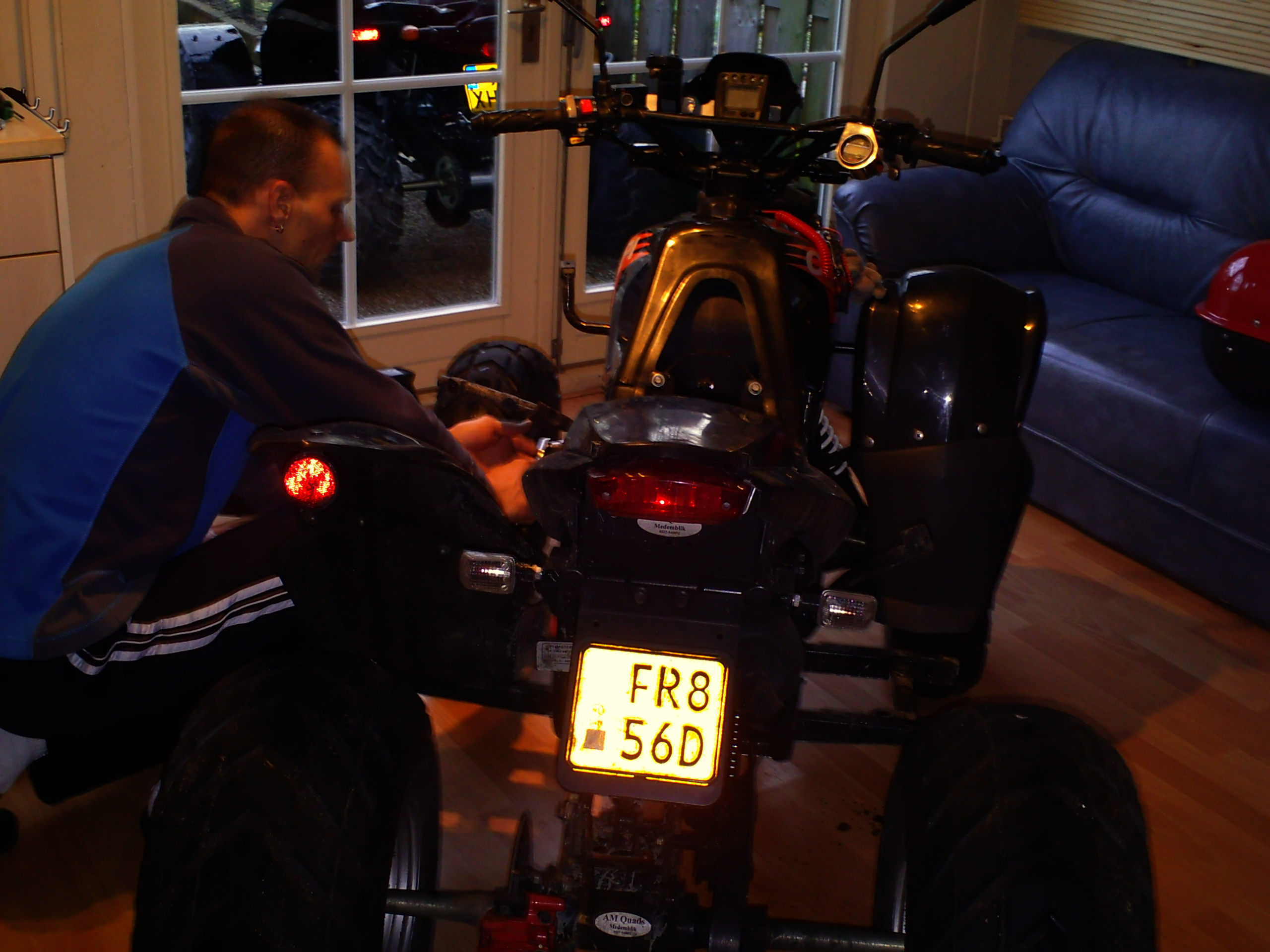

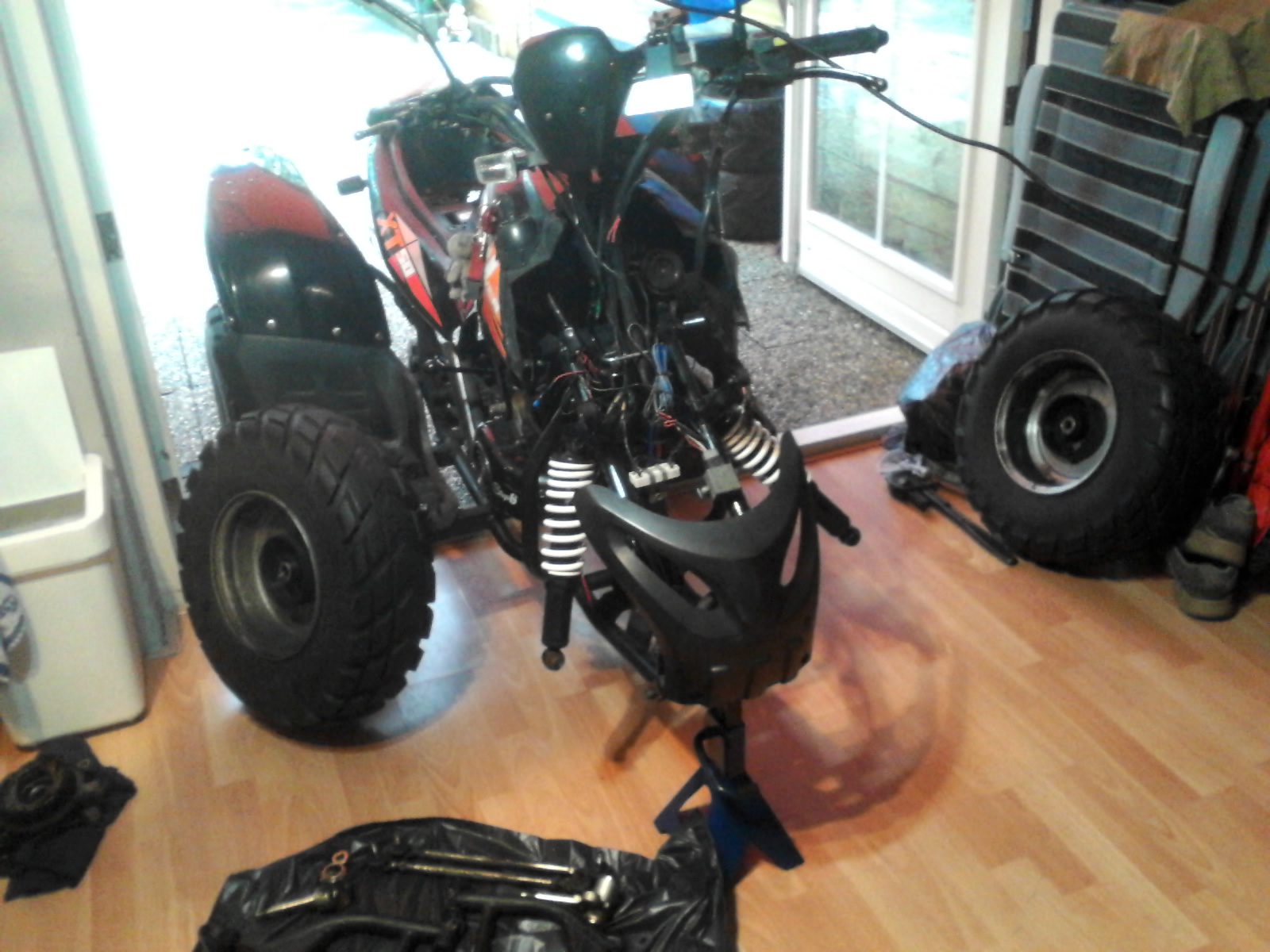

zo de quad uit elkaar halen

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

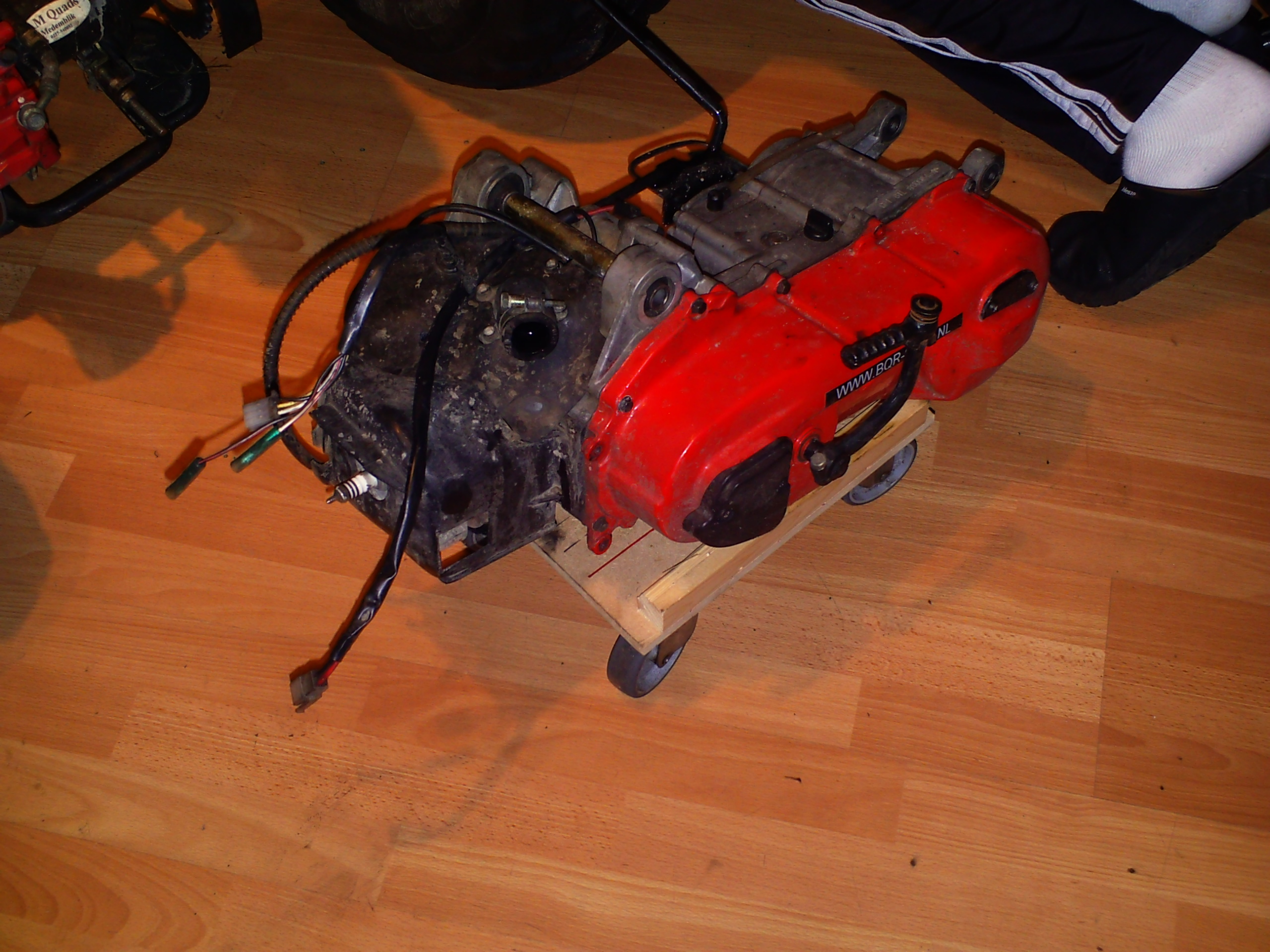

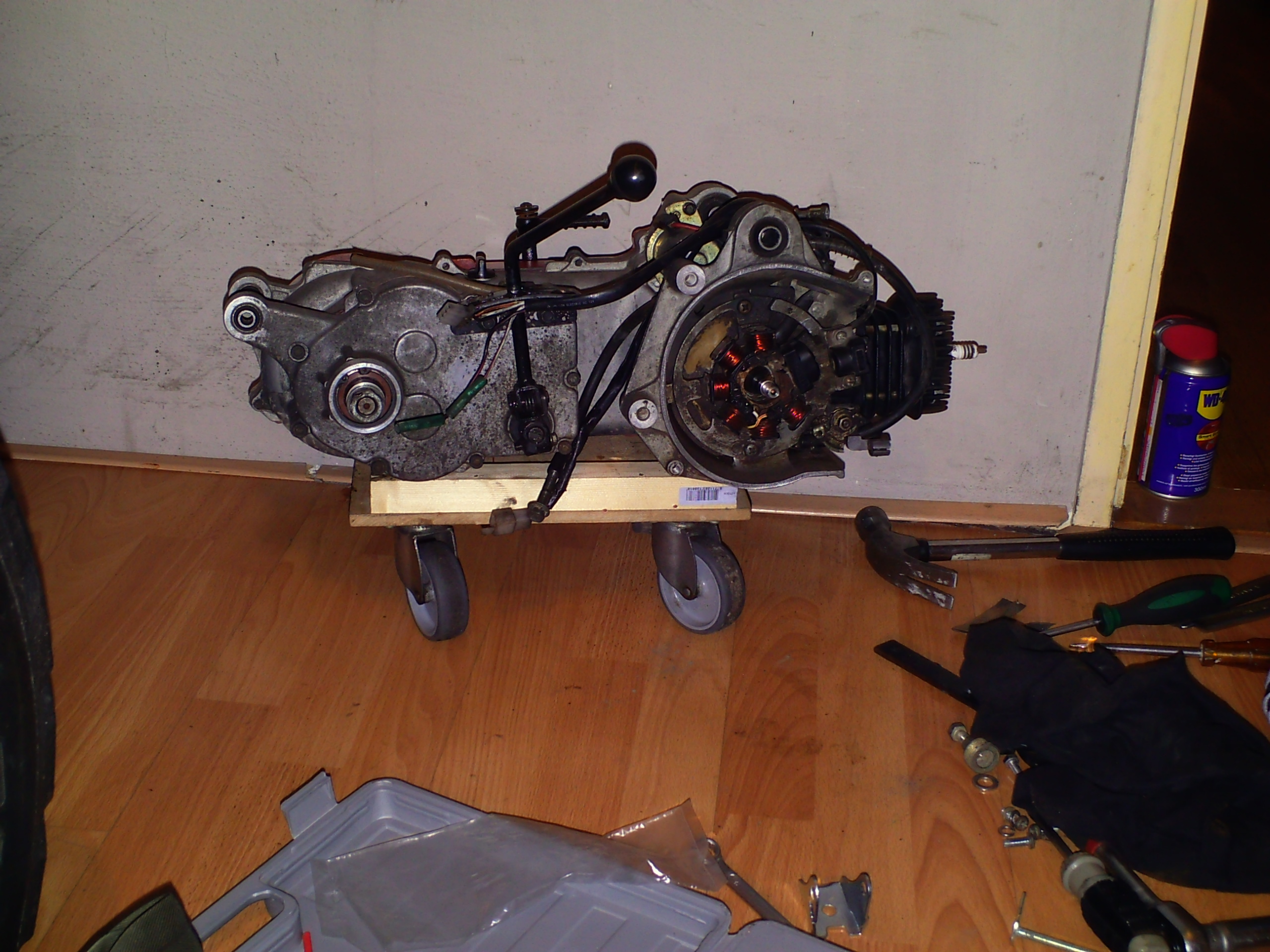

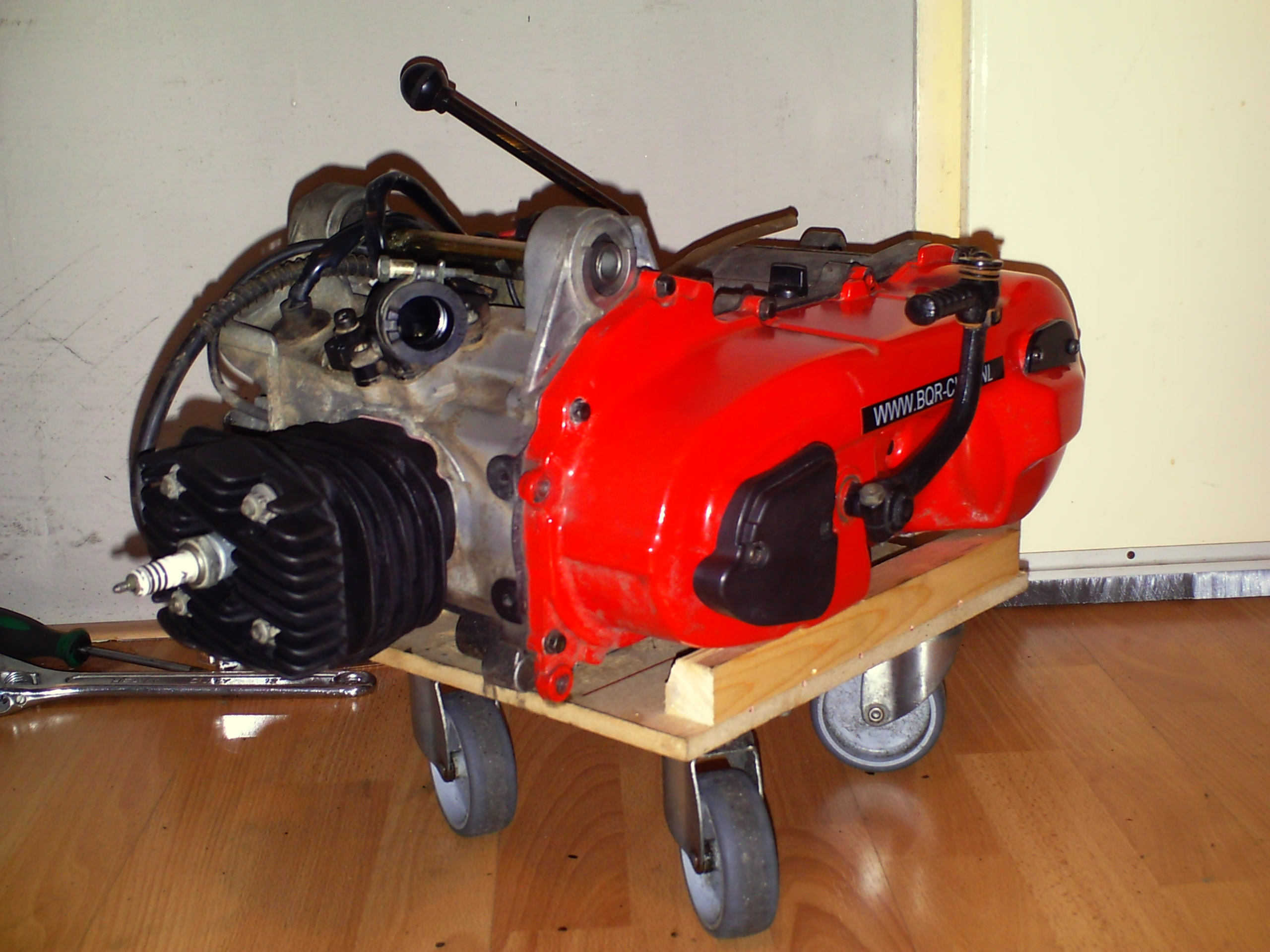

na een kleine 30 minuten lag het motor blokje netjes naast de quad

: Tuning CPI XT 50 R Part 2

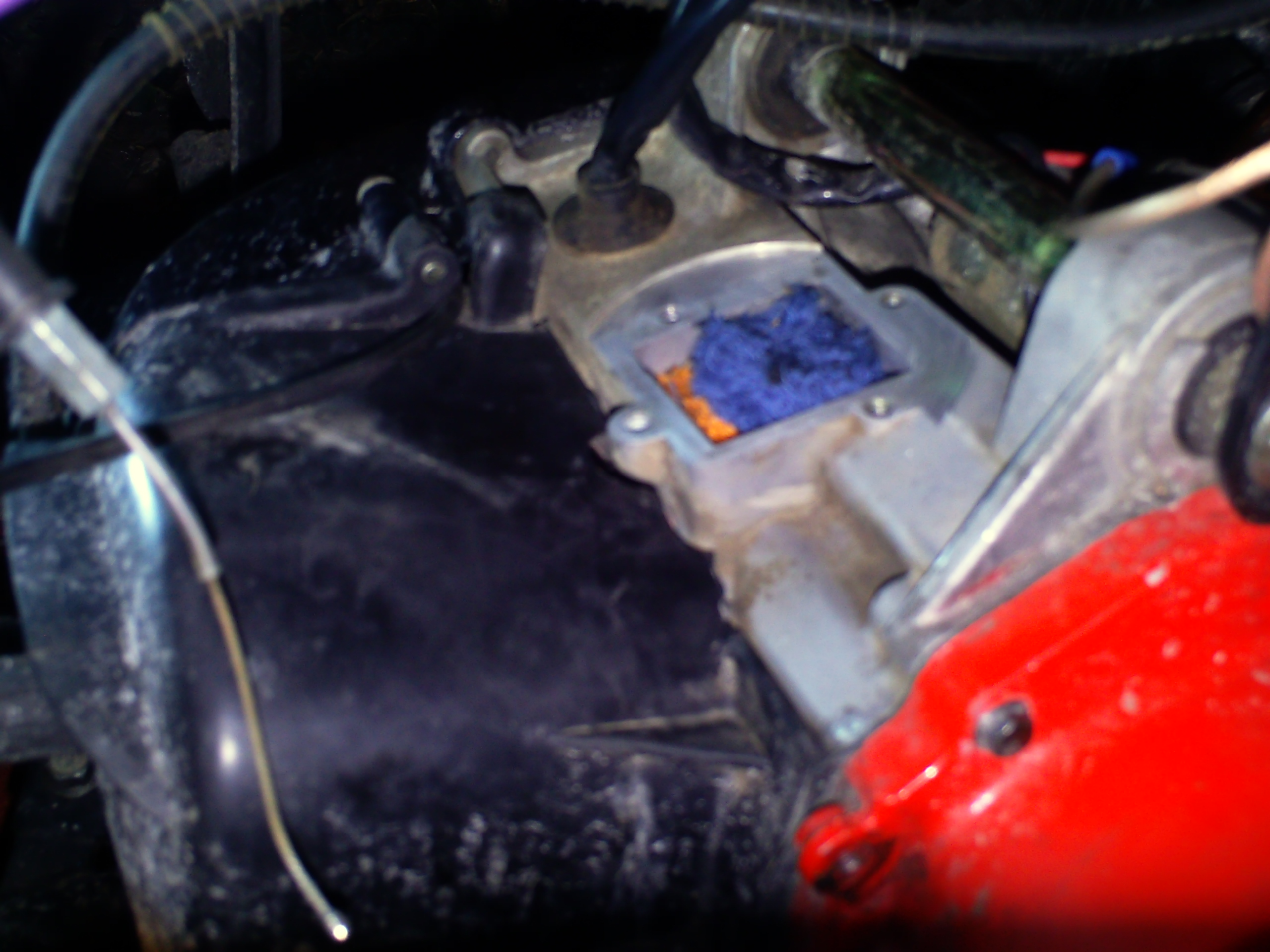

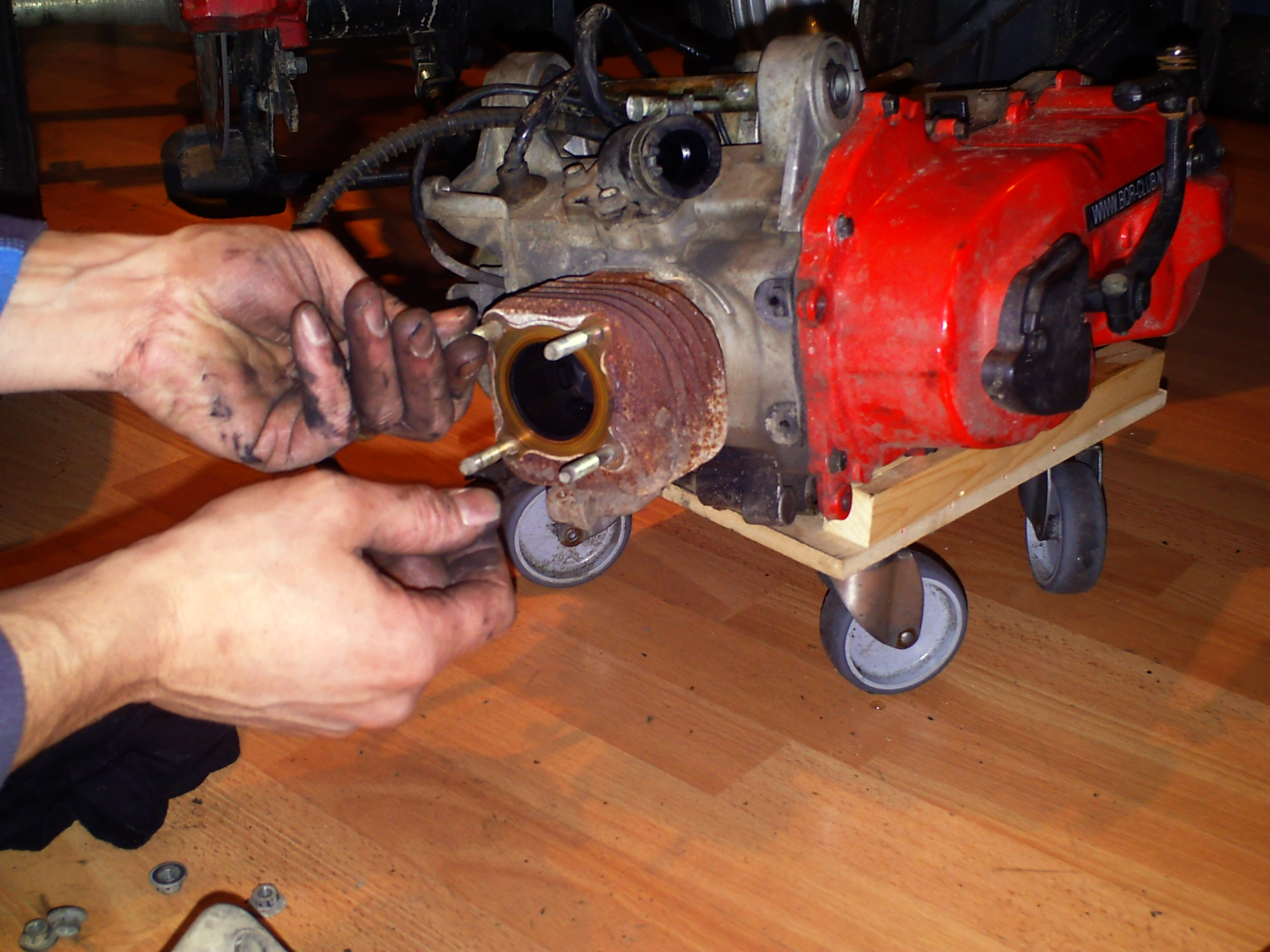

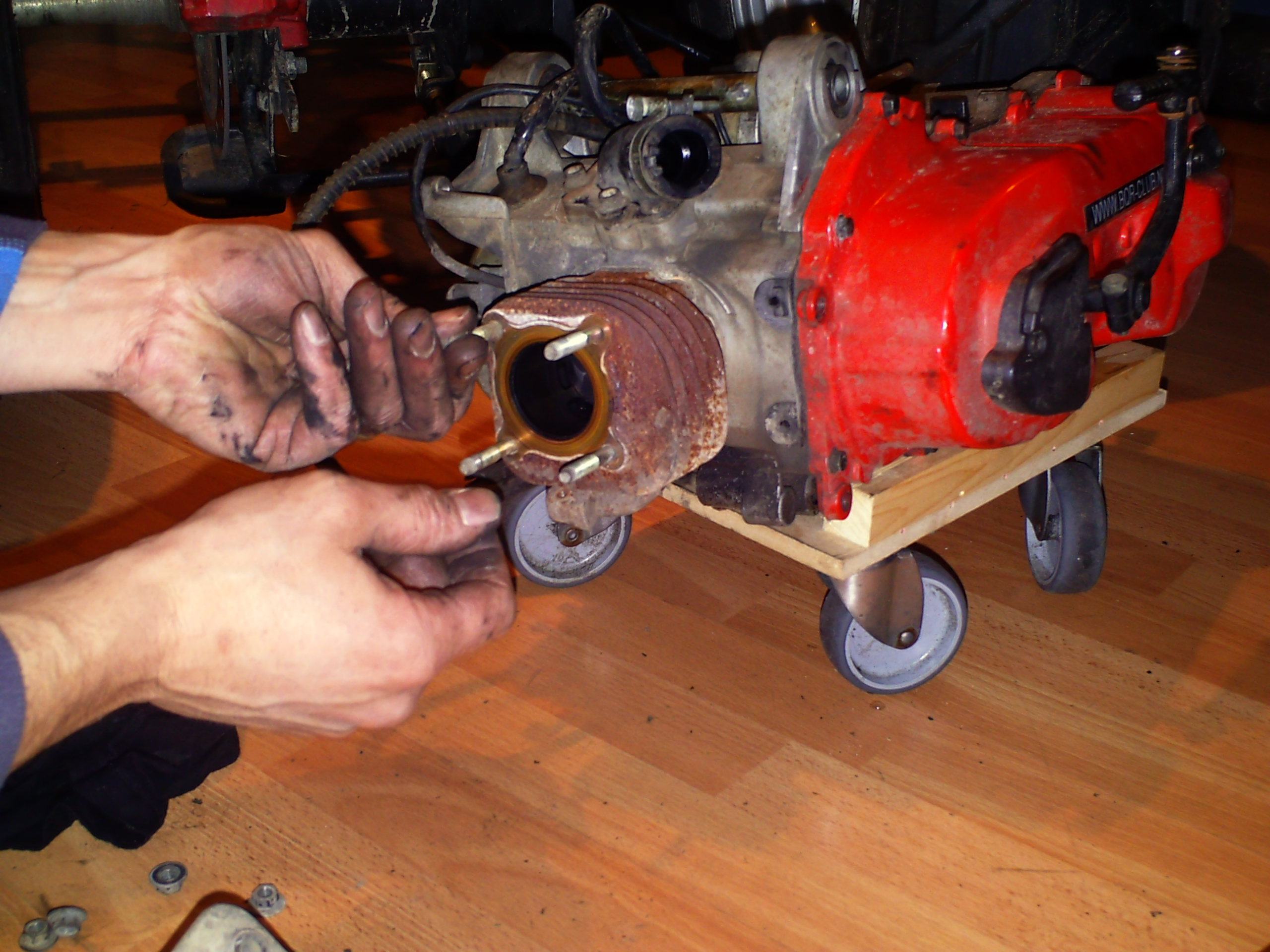

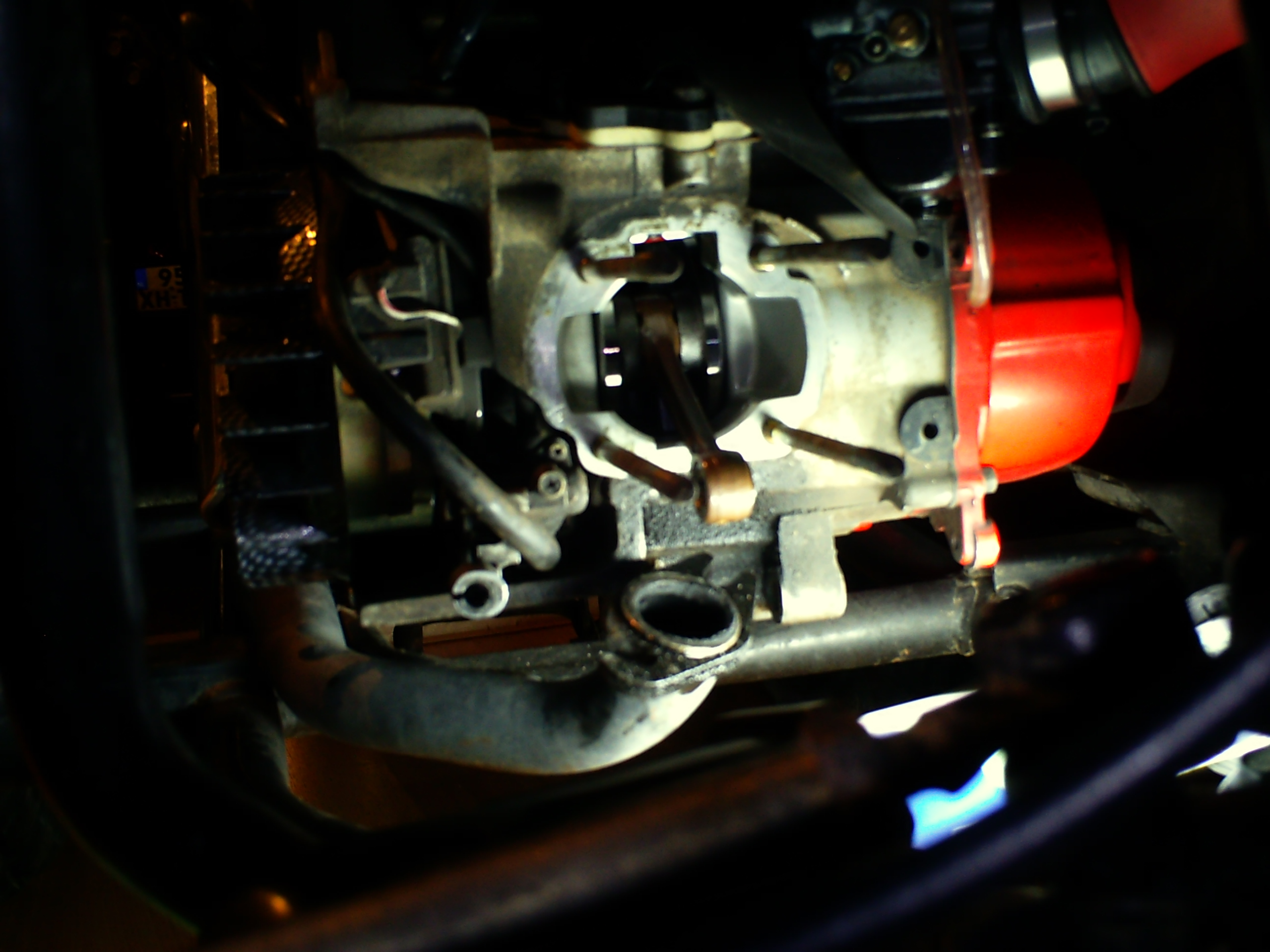

nu de kop en de cilinder van het blokje verwijderen

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

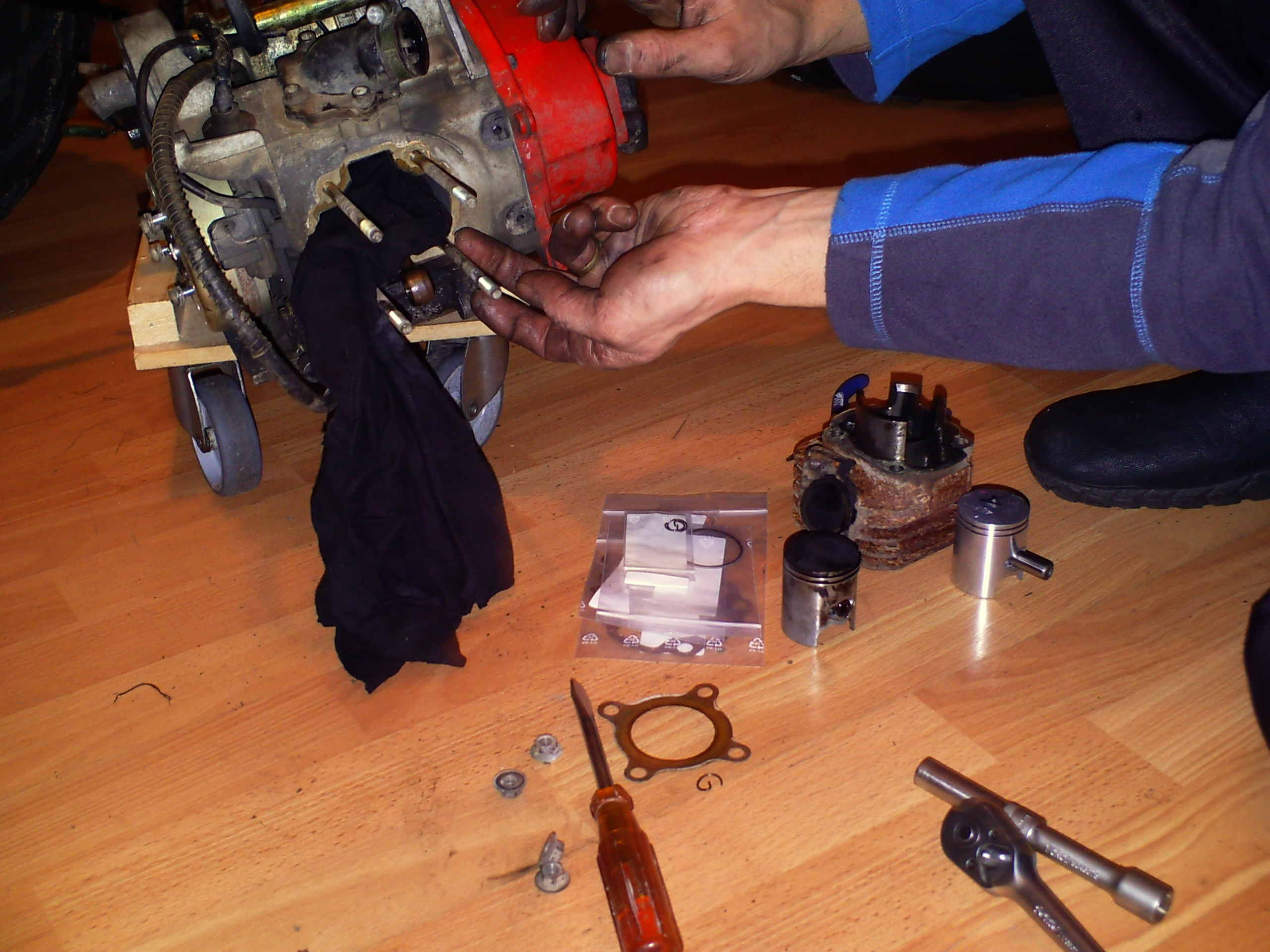

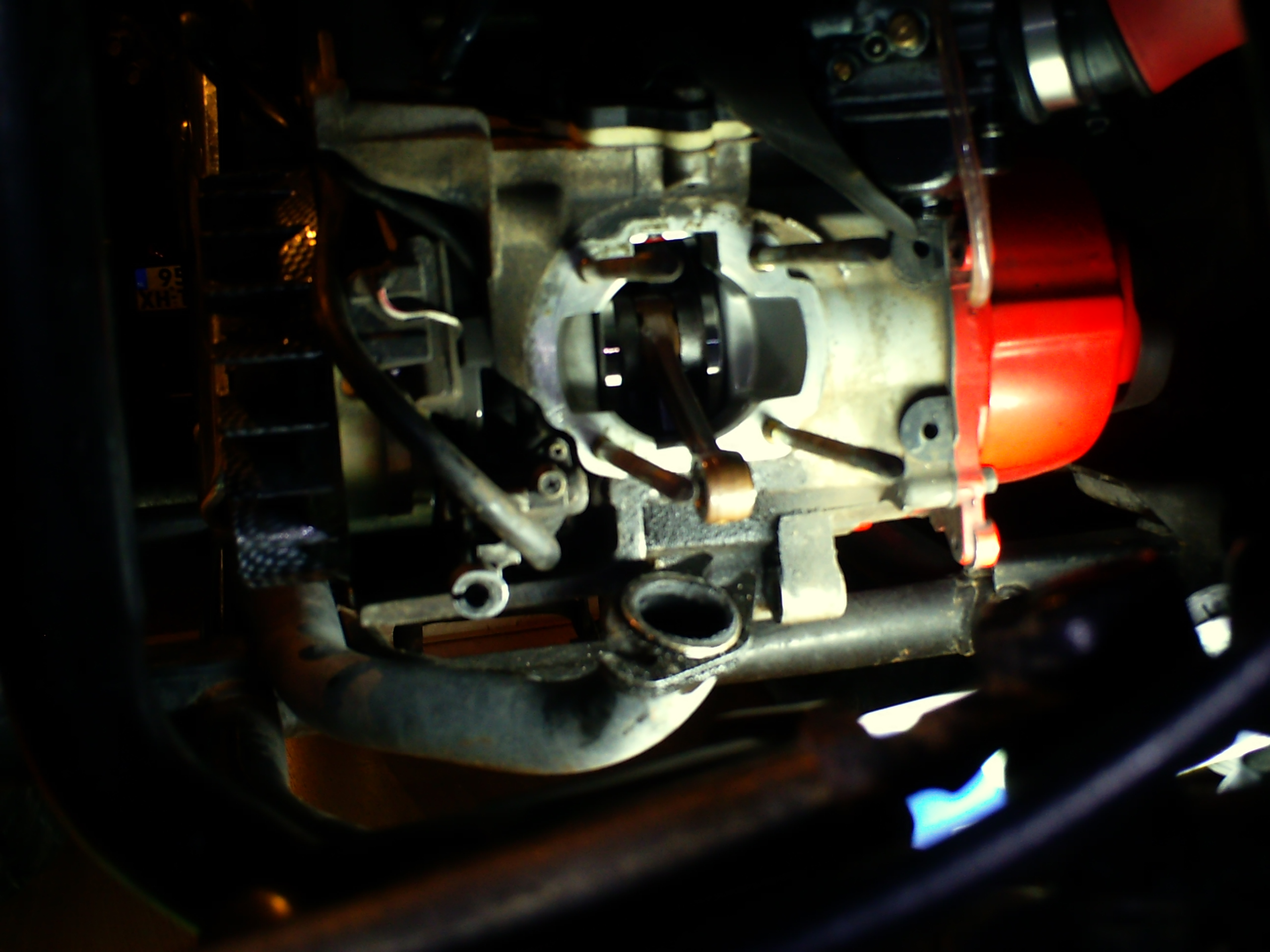

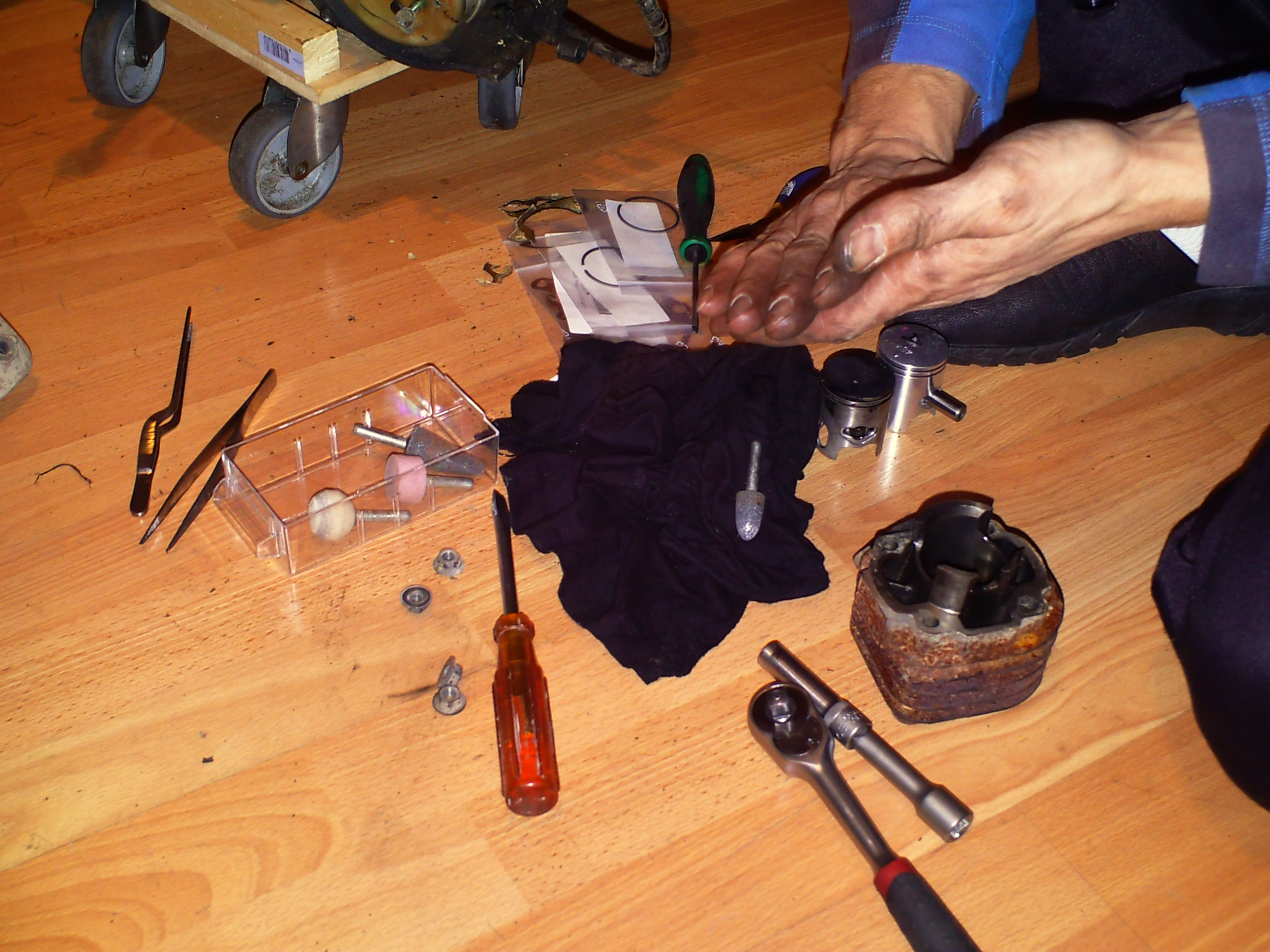

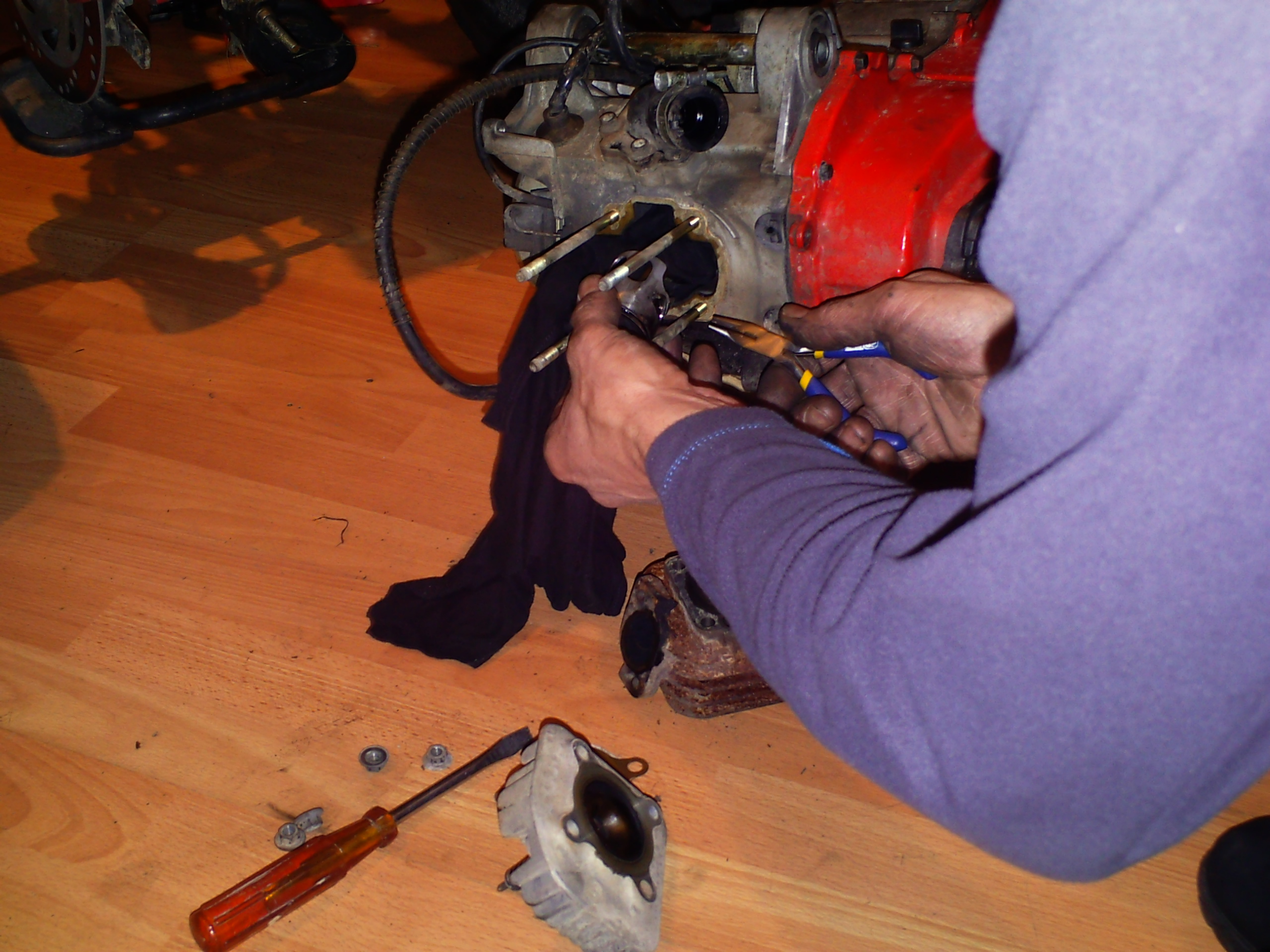

zo nu de kop en de cilinder verwijdert is kunnen we beginnen aan het demonteren van de oude zuiger

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

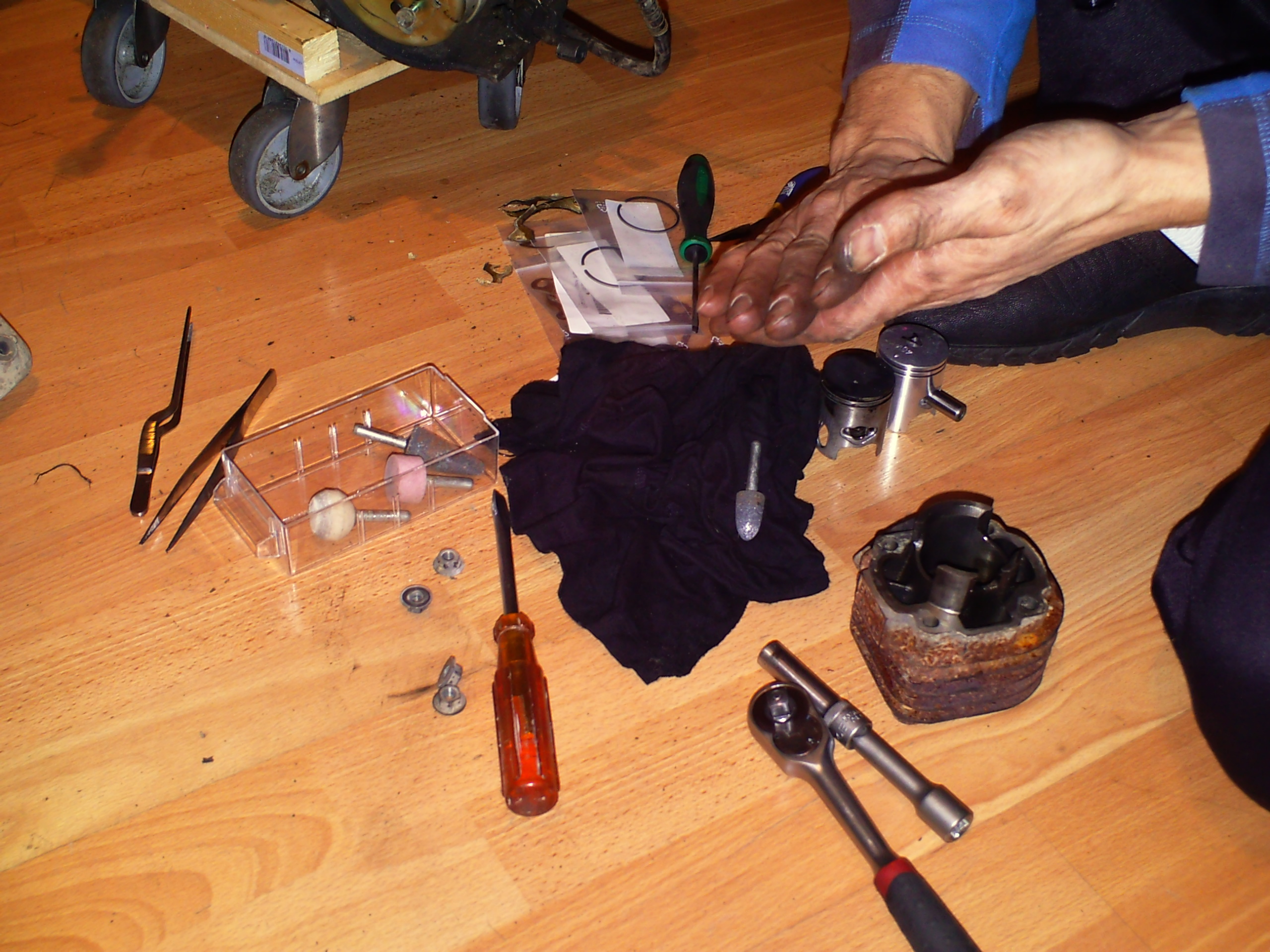

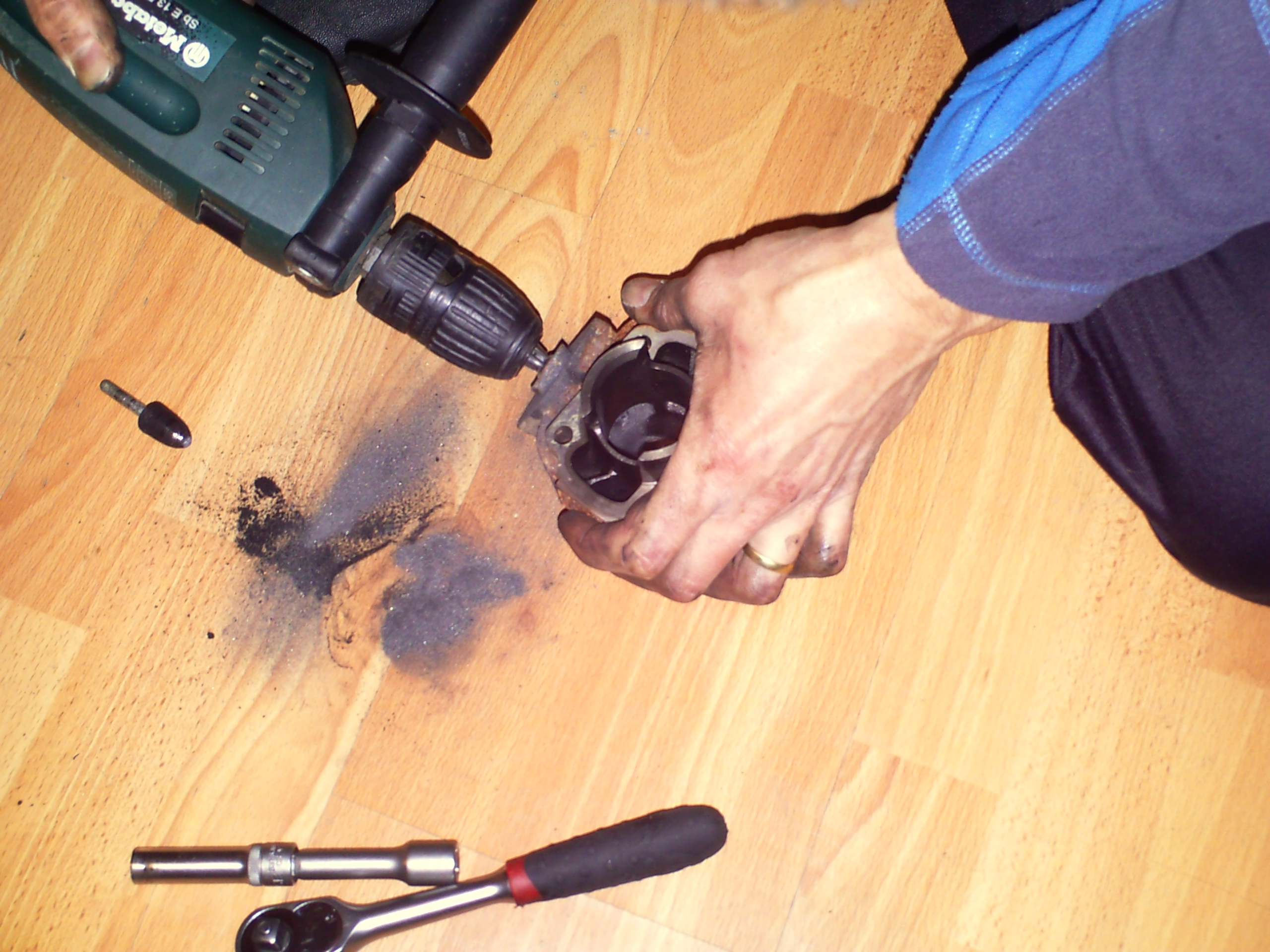

nu komt het leukste van alles het uitboren van de poorten

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

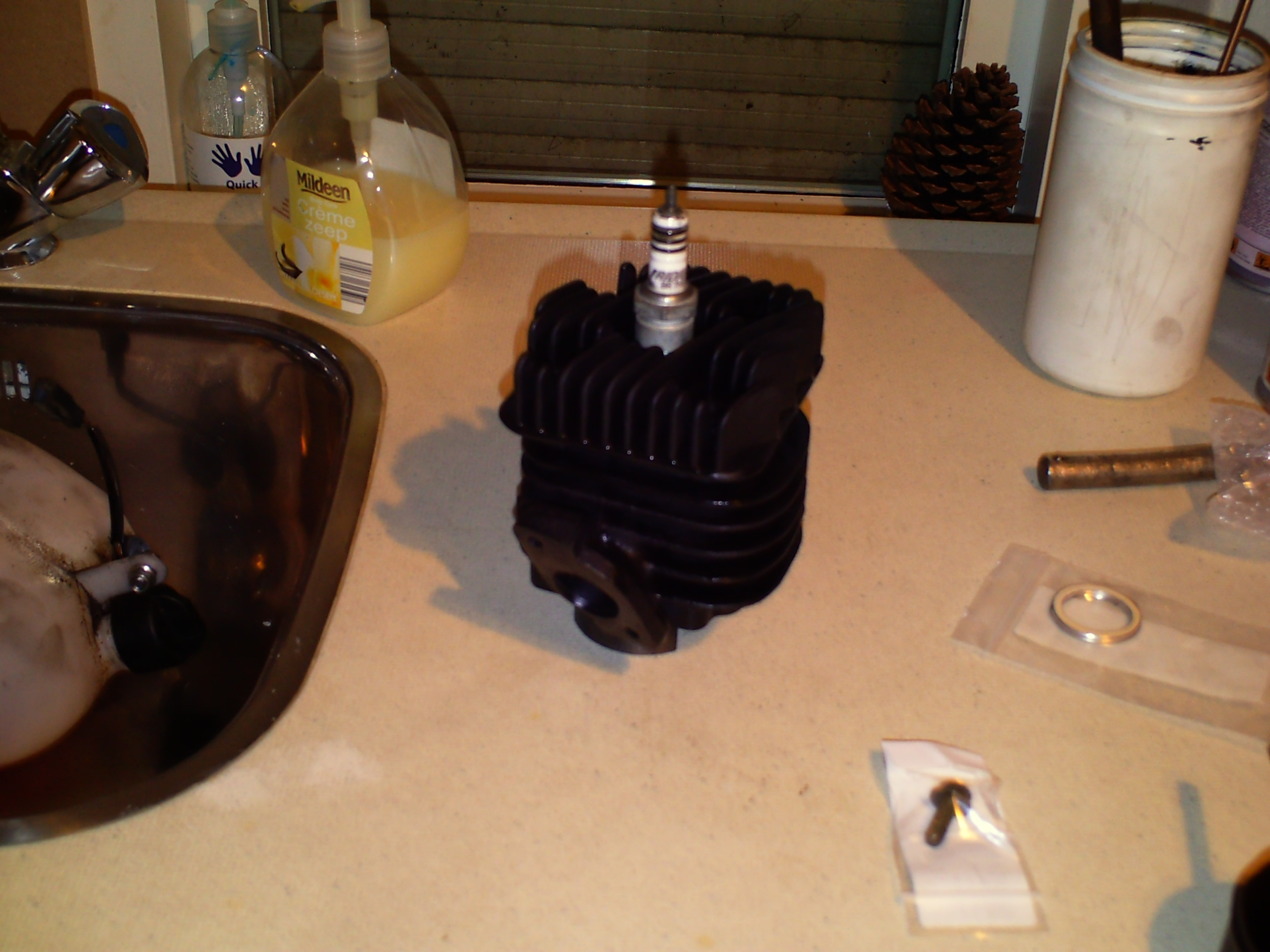

en we konden het natuurlijk niet laten om de cilinder en de kop mooi zwart te spuiten

: Tuning CPI XT 50 R Part 2

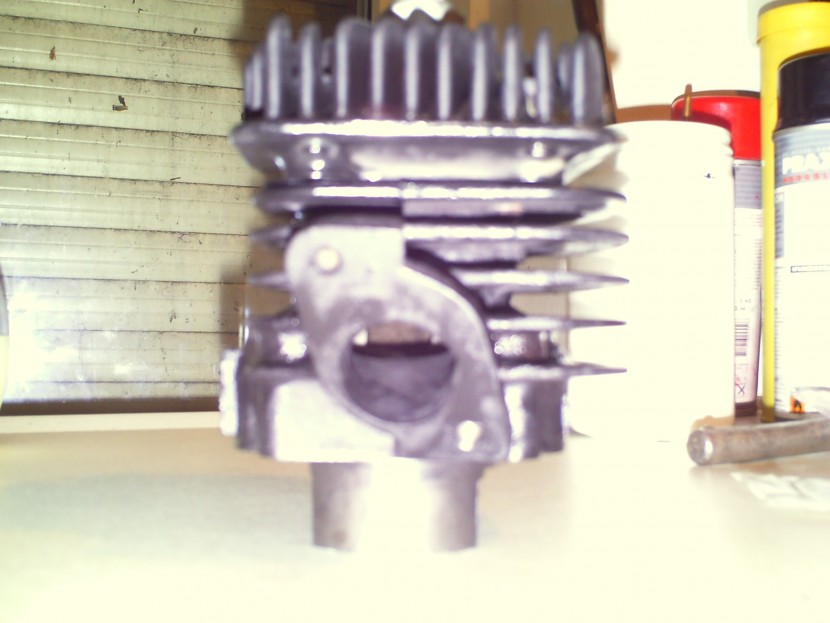

op de foto hier onder kan je goed de uitlaat poort zien

: Tuning CPI XT 50 R Part 2

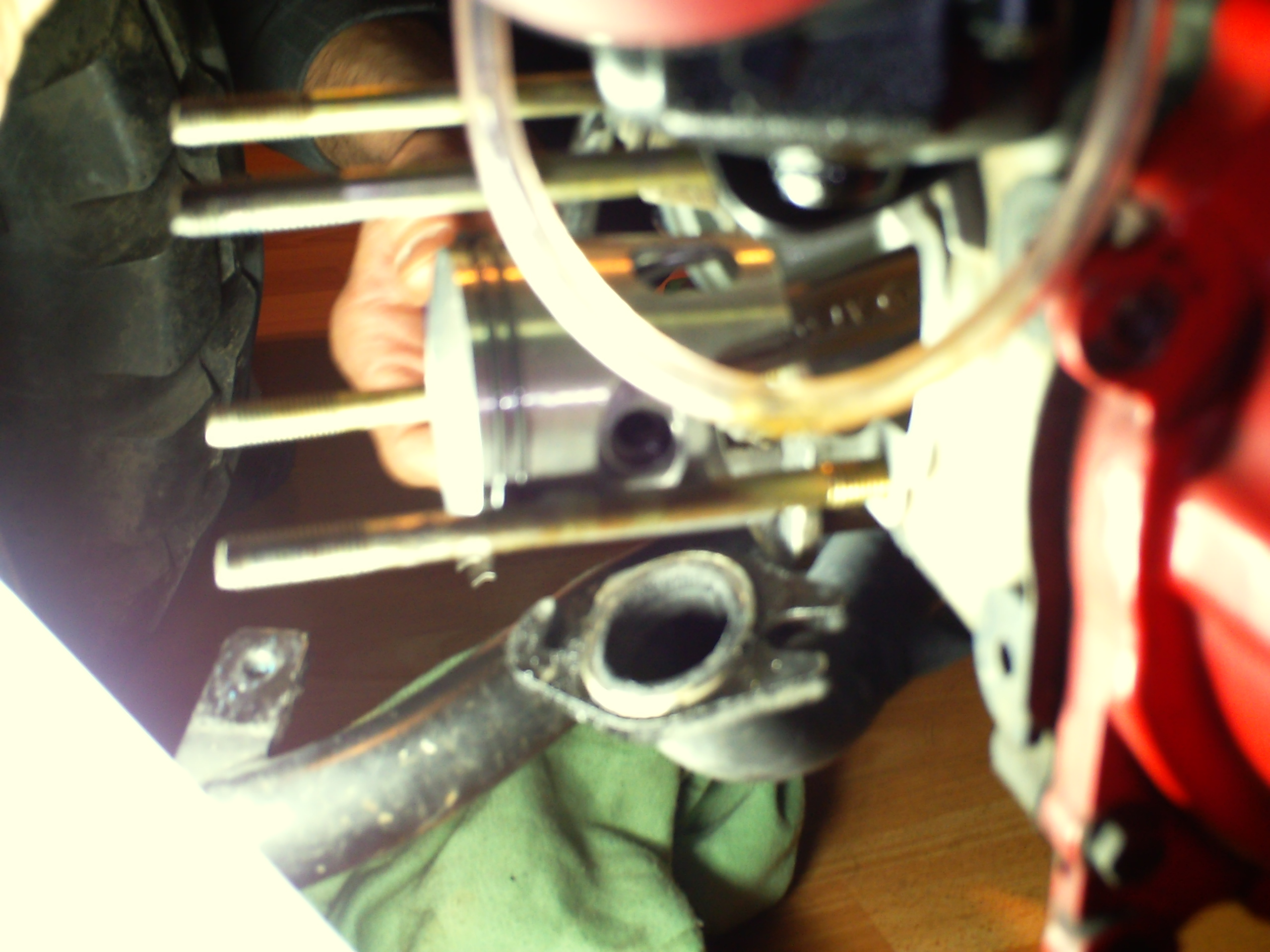

nu dat allemaal klaar is kunnen we beginnen met het indelen van de zuiger

: Tuning CPI XT 50 R Part 2

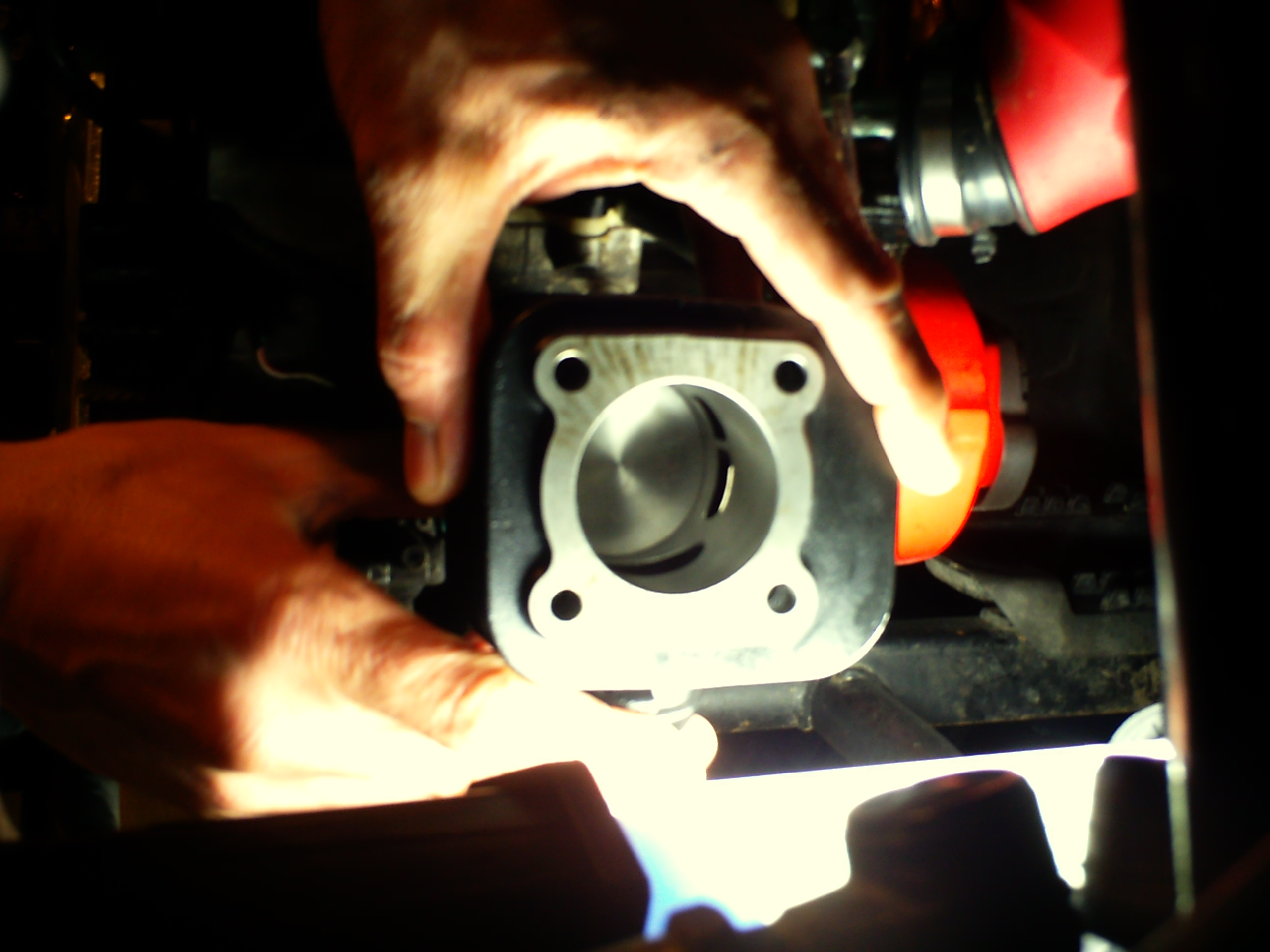

nu de nieuwe zuiger weer op zen vertrouwde plekje zit kunnen we de kop en cilinder weer plaatsen

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

nu het blokje weer in elkaar zit kunnen we verder met de ontsteking

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

: Tuning CPI XT 50 R Part 2

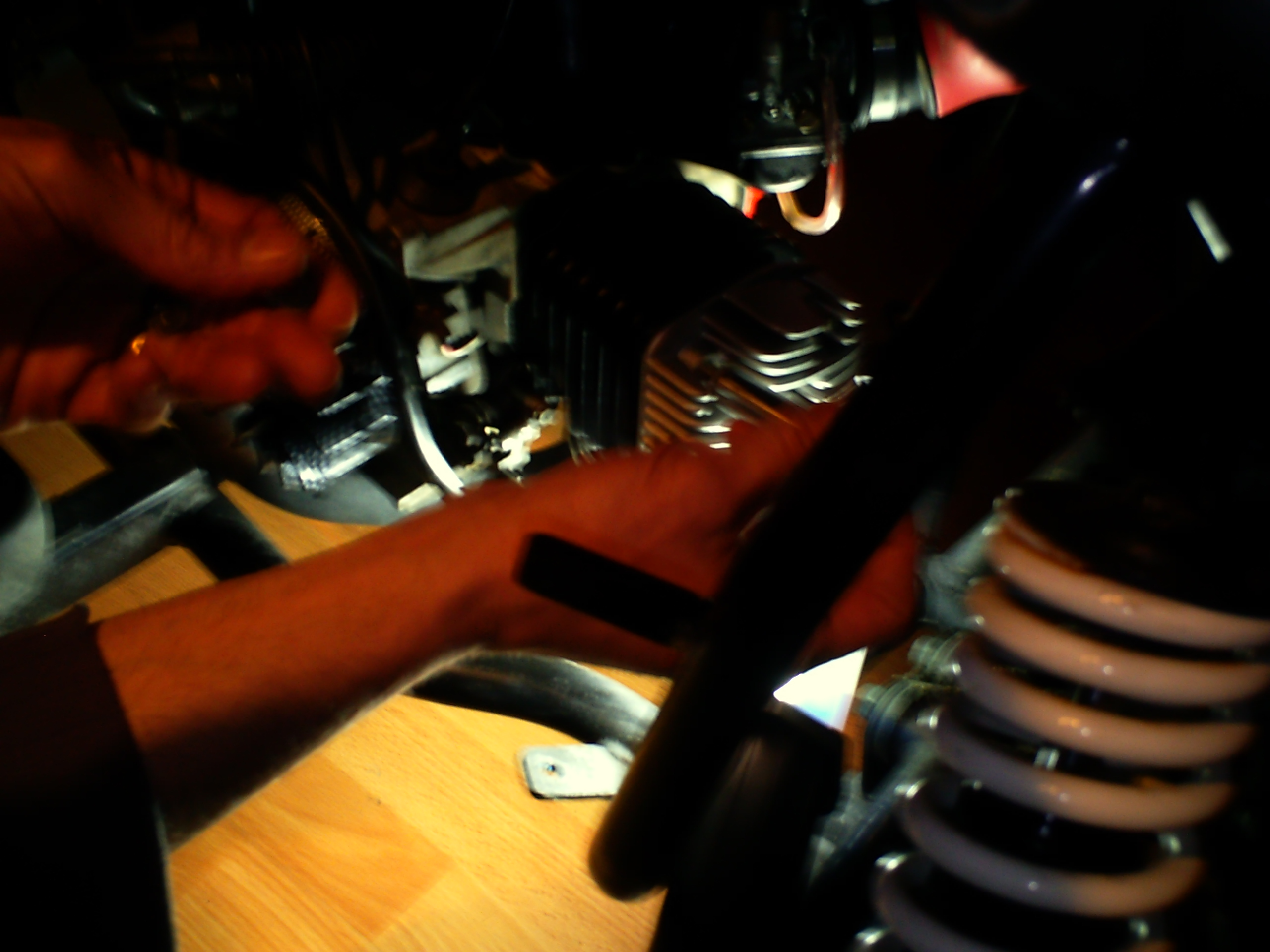

nu de binnen rotor afstellen op de nieuwe cdi

: Tuning CPI XT 50 R Part 2

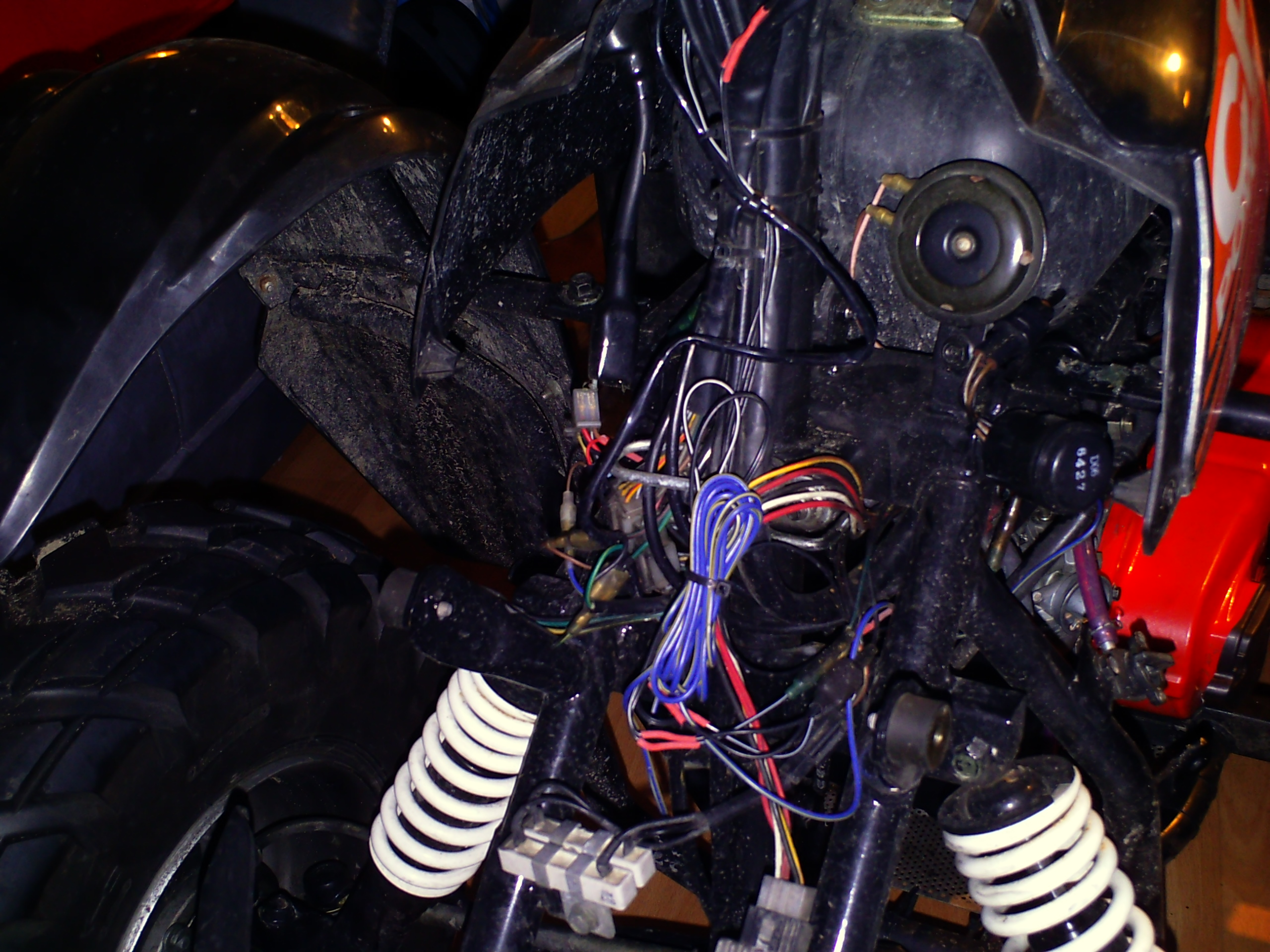

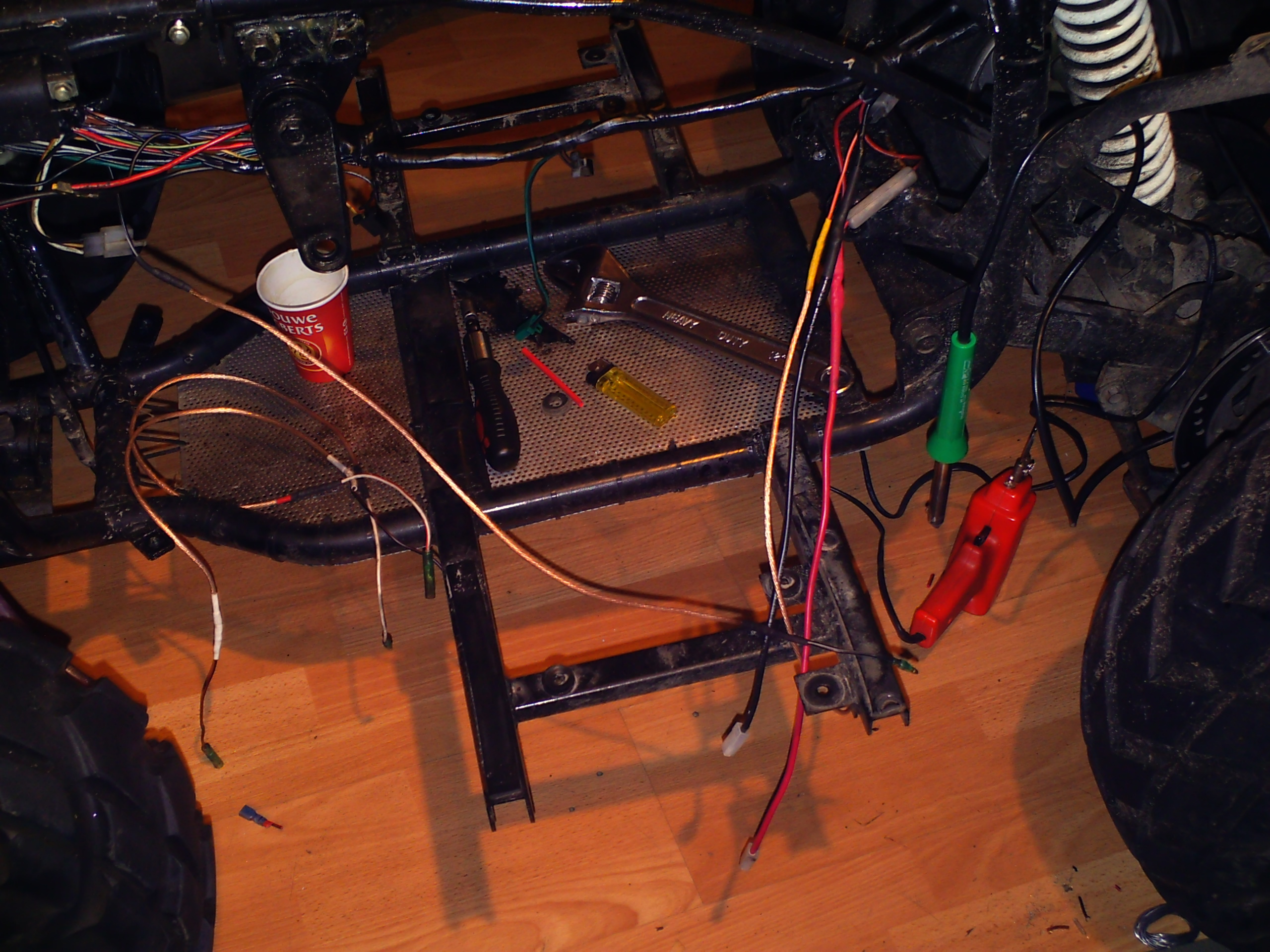

zo de bedrading is ook al klaar

: Tuning CPI XT 50 R Part 2

en alles weer netjes in de teep natuurlijk

: Tuning CPI XT 50 R Part 2

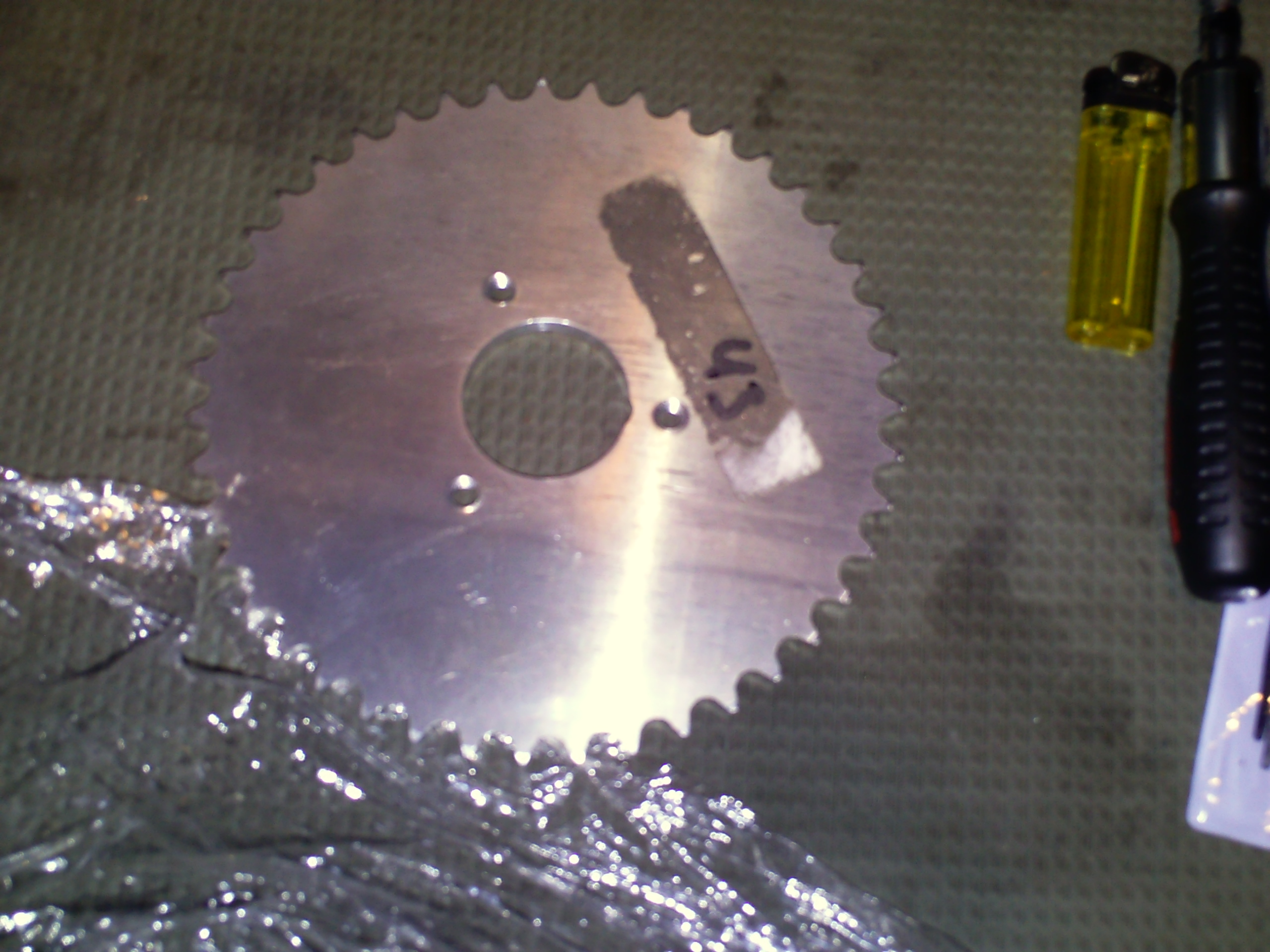

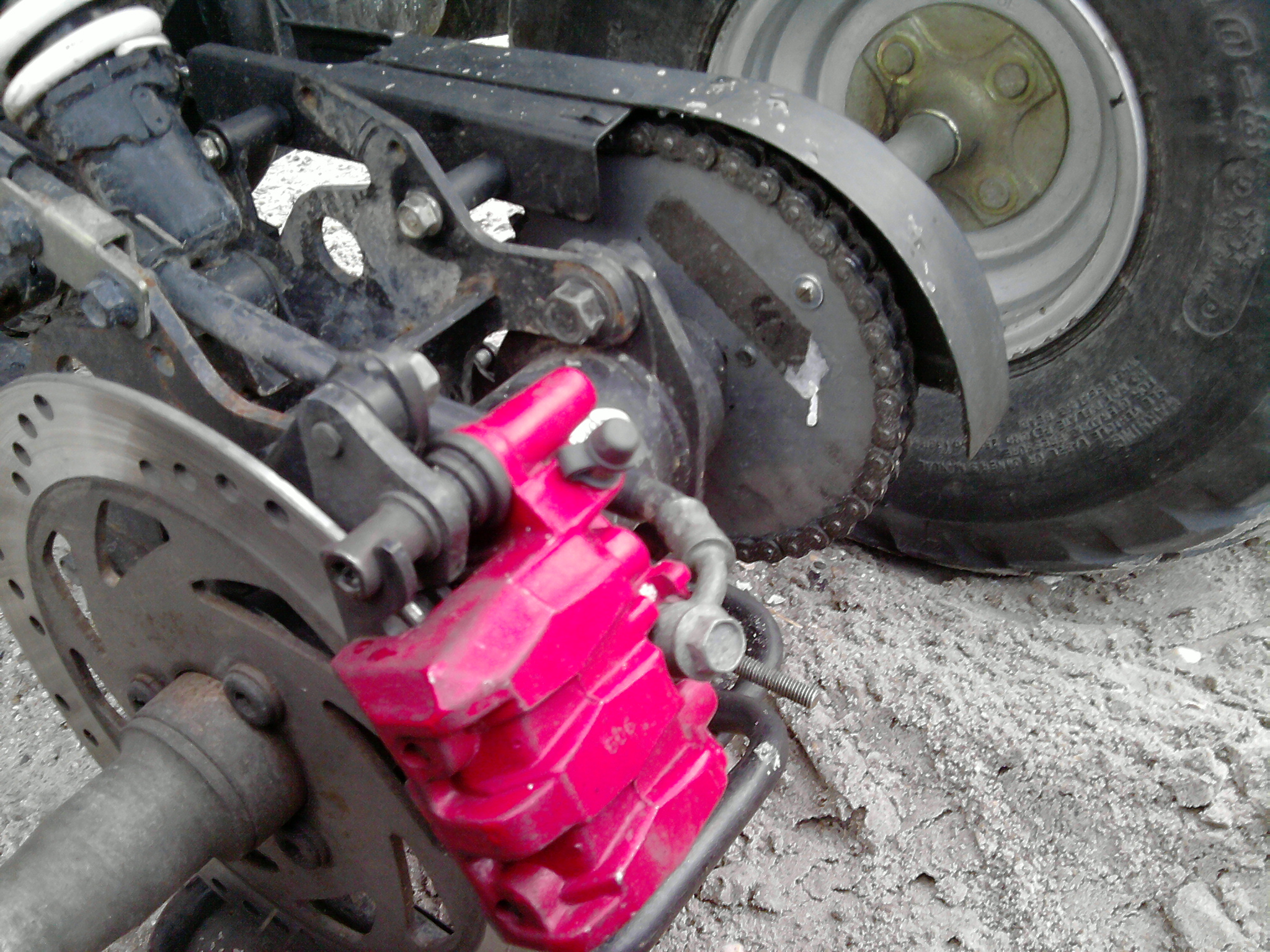

het grote 43 tands tandwiel

: Tuning CPI XT 50 R Part 2

maar eerst het oude 35 tands tandwiel er van af

: Tuning CPI XT 50 R Part 2

helaas foto vergeten te maken maar die komt nog

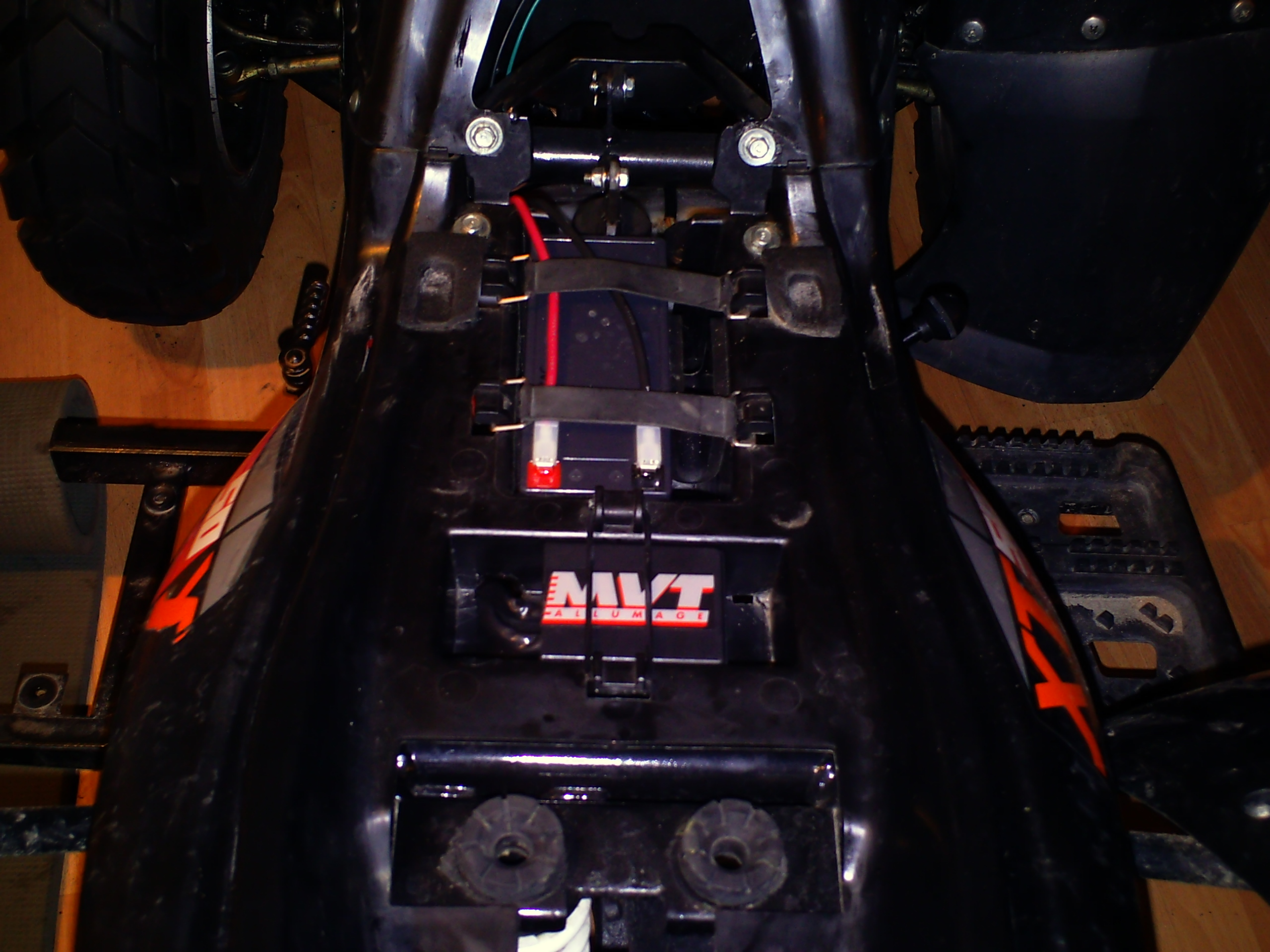

veder met het opbouwen van de quad zo zie je hier de nieuwe cdi en accu

: Tuning CPI XT 50 R Part 2

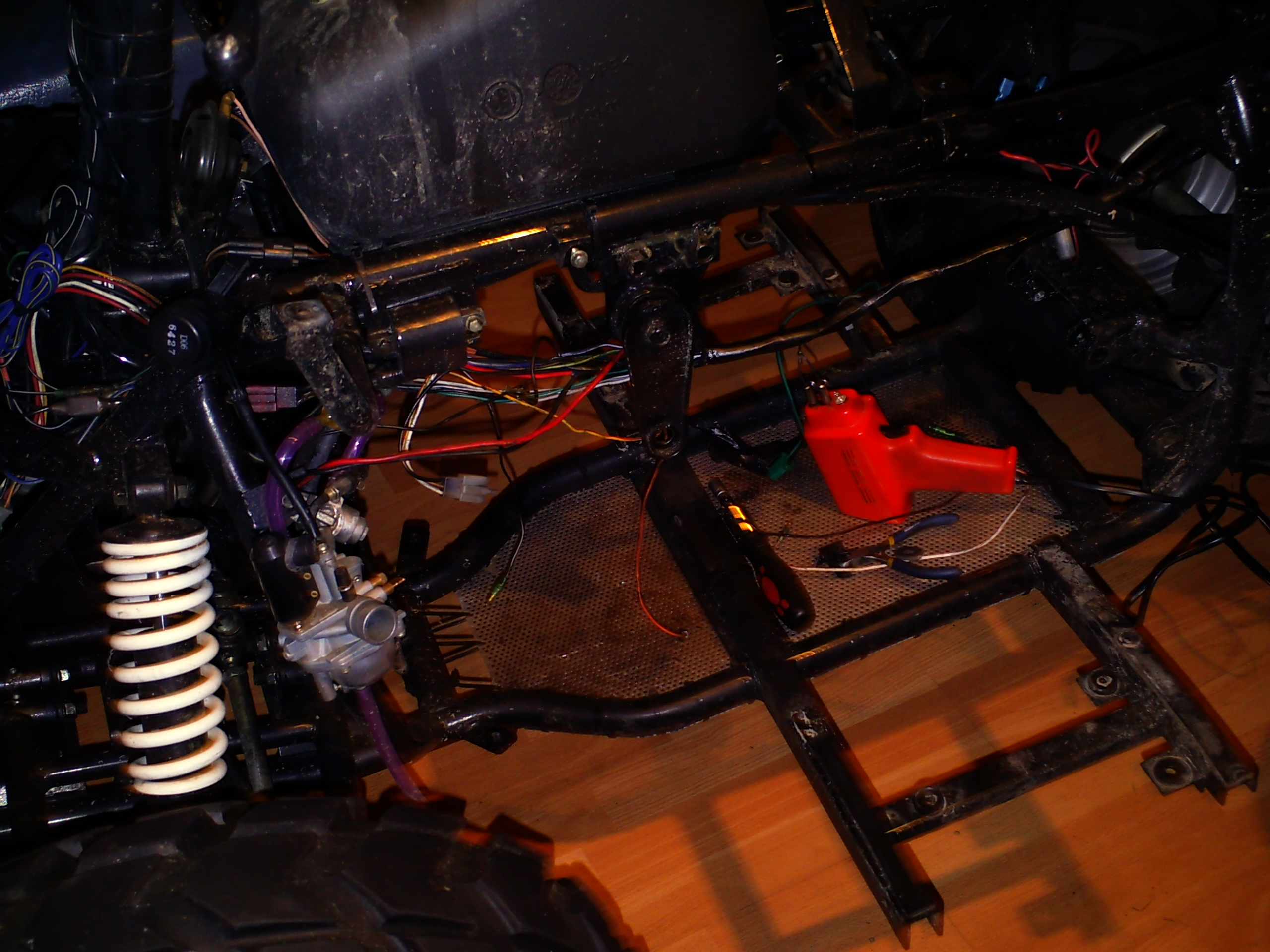

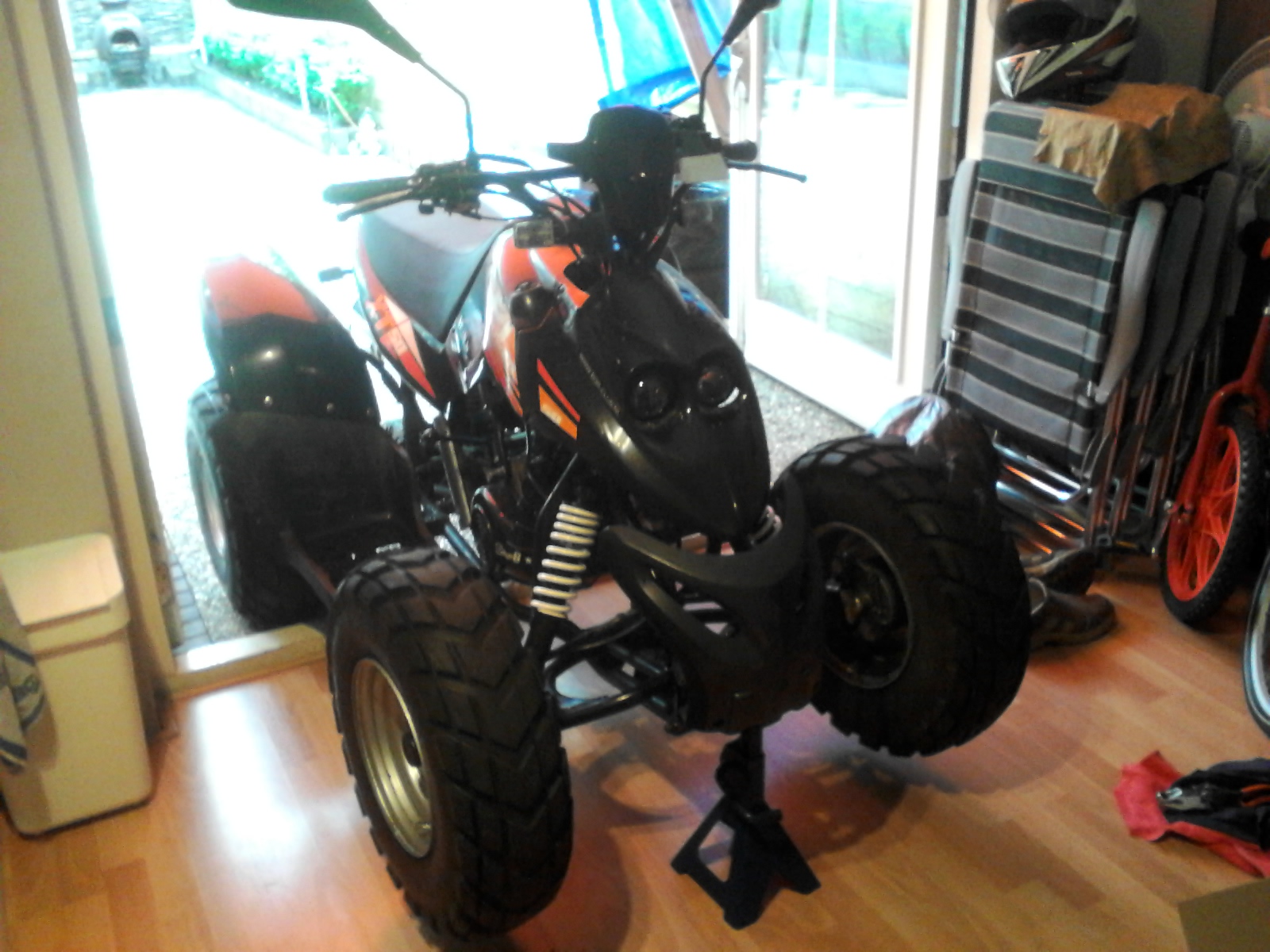

veder opgeschoten het blokje hangt al weer onder de quad

: Tuning CPI XT 50 R Part 2

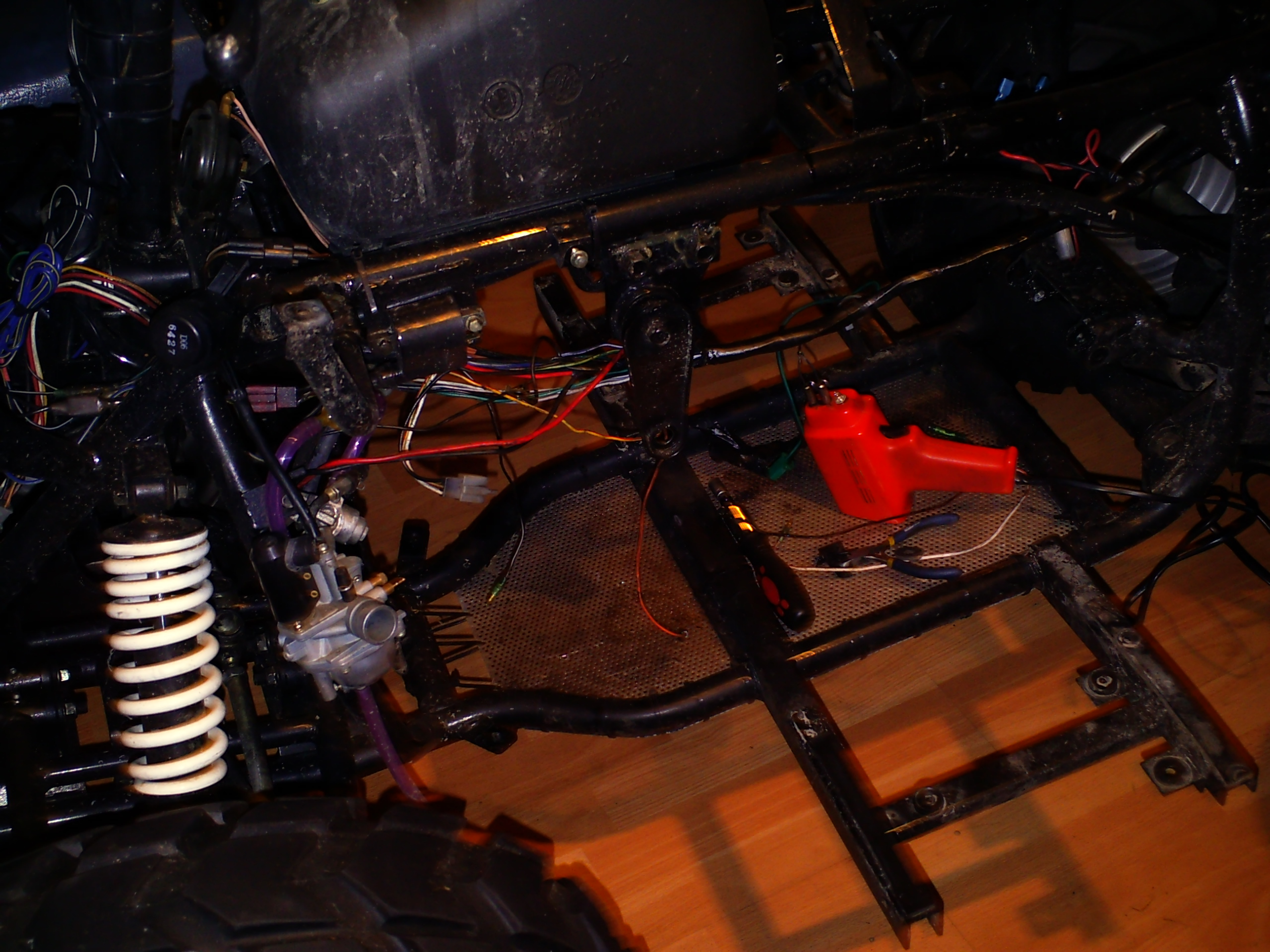

alle alle kabeltjes netjes bij elkaar

: Tuning CPI XT 50 R Part 2

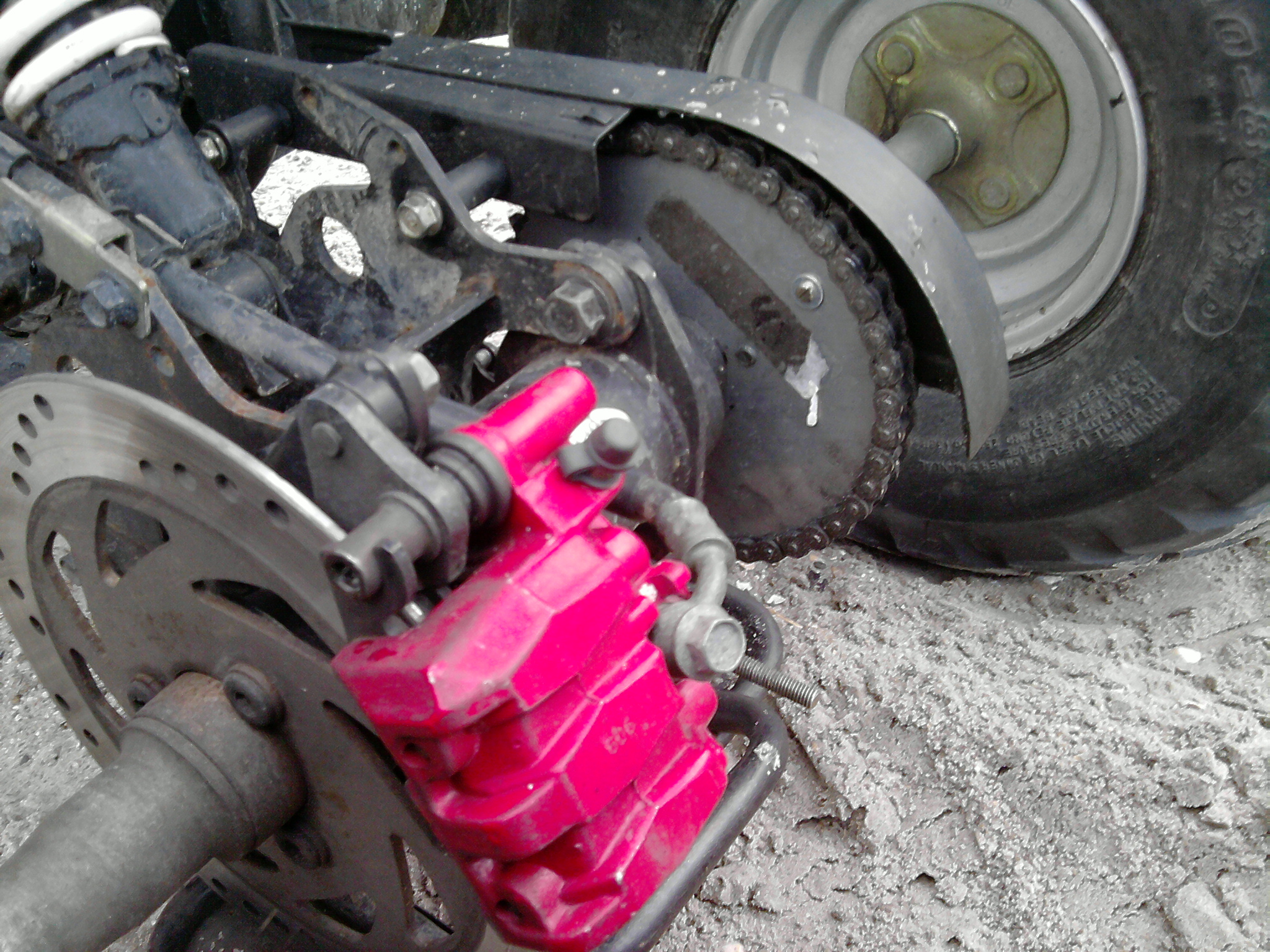

Zo als gezegd nog even wat foto's gemaakt en van het tandwiel natuurlijk ook

: Tuning CPI XT 50 R Part 2

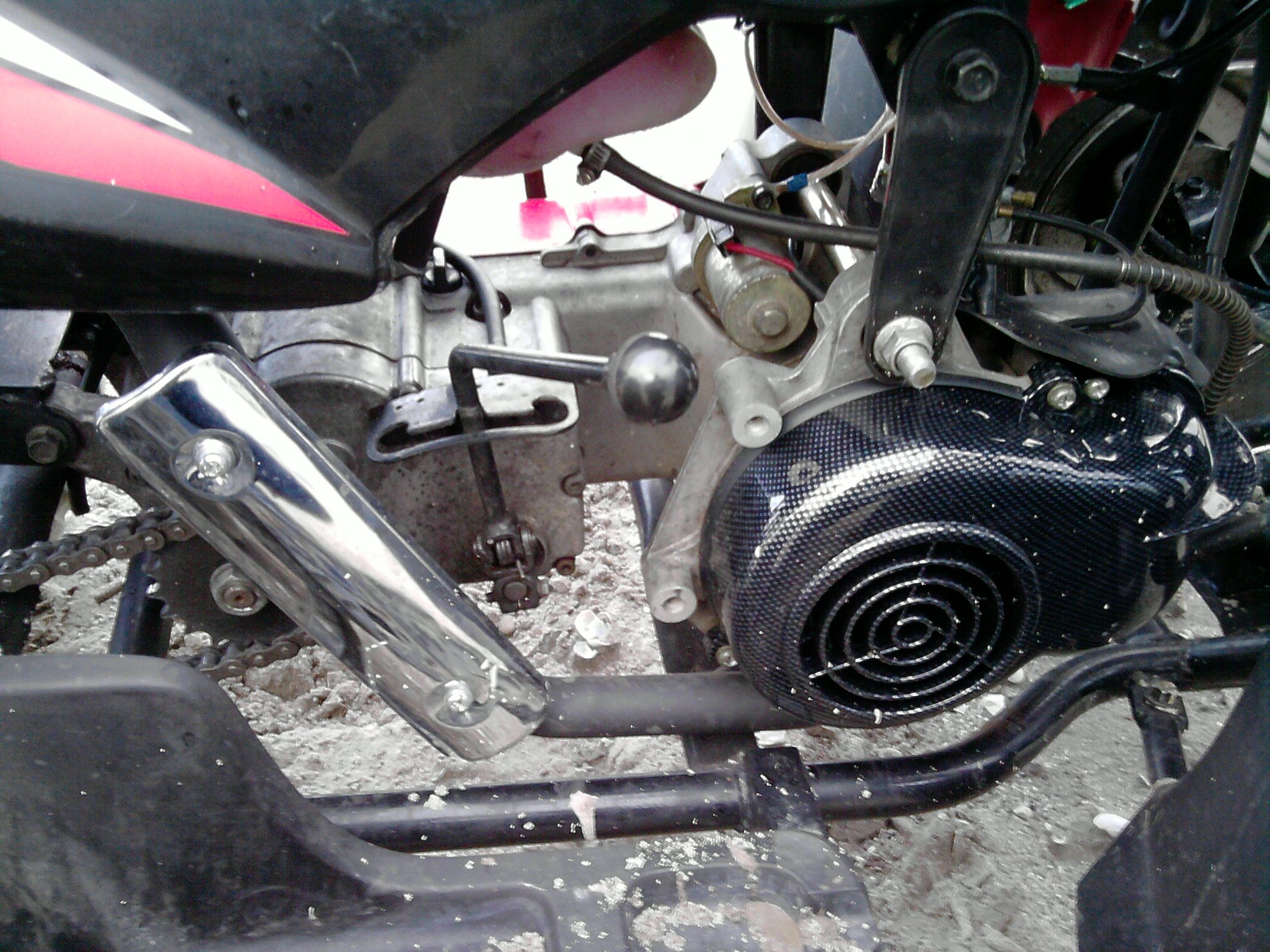

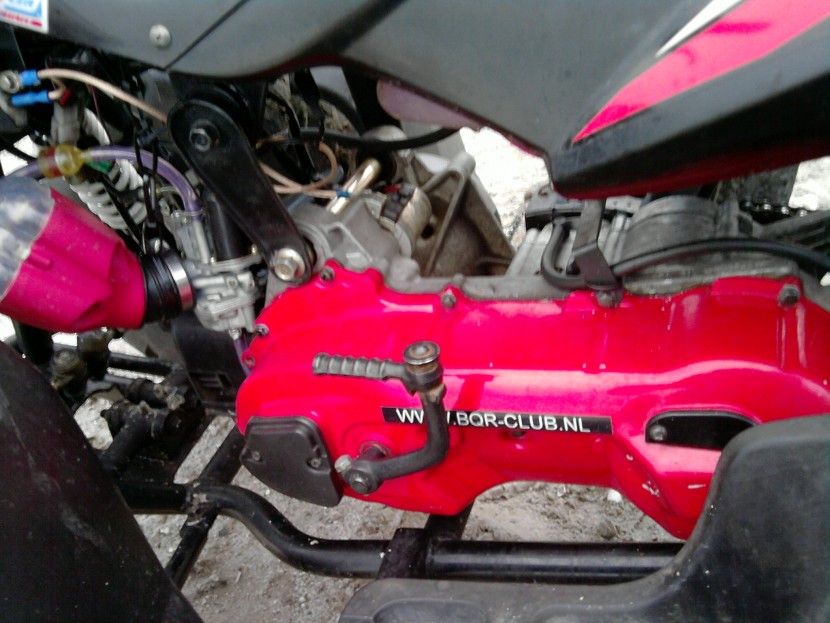

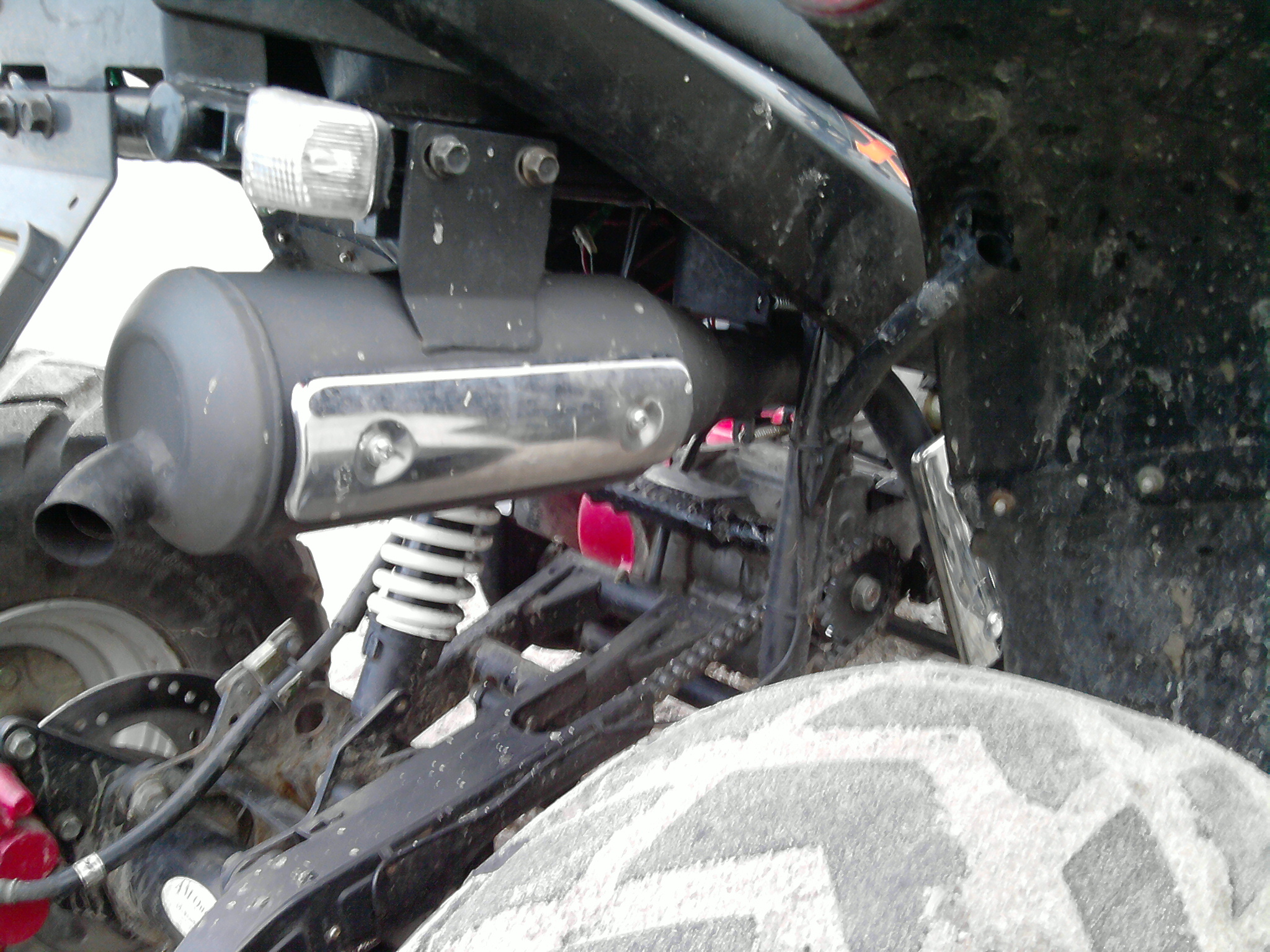

En de nieuwe uitlaat is ook gemonteerd

: Tuning CPI XT 50 R Part 2

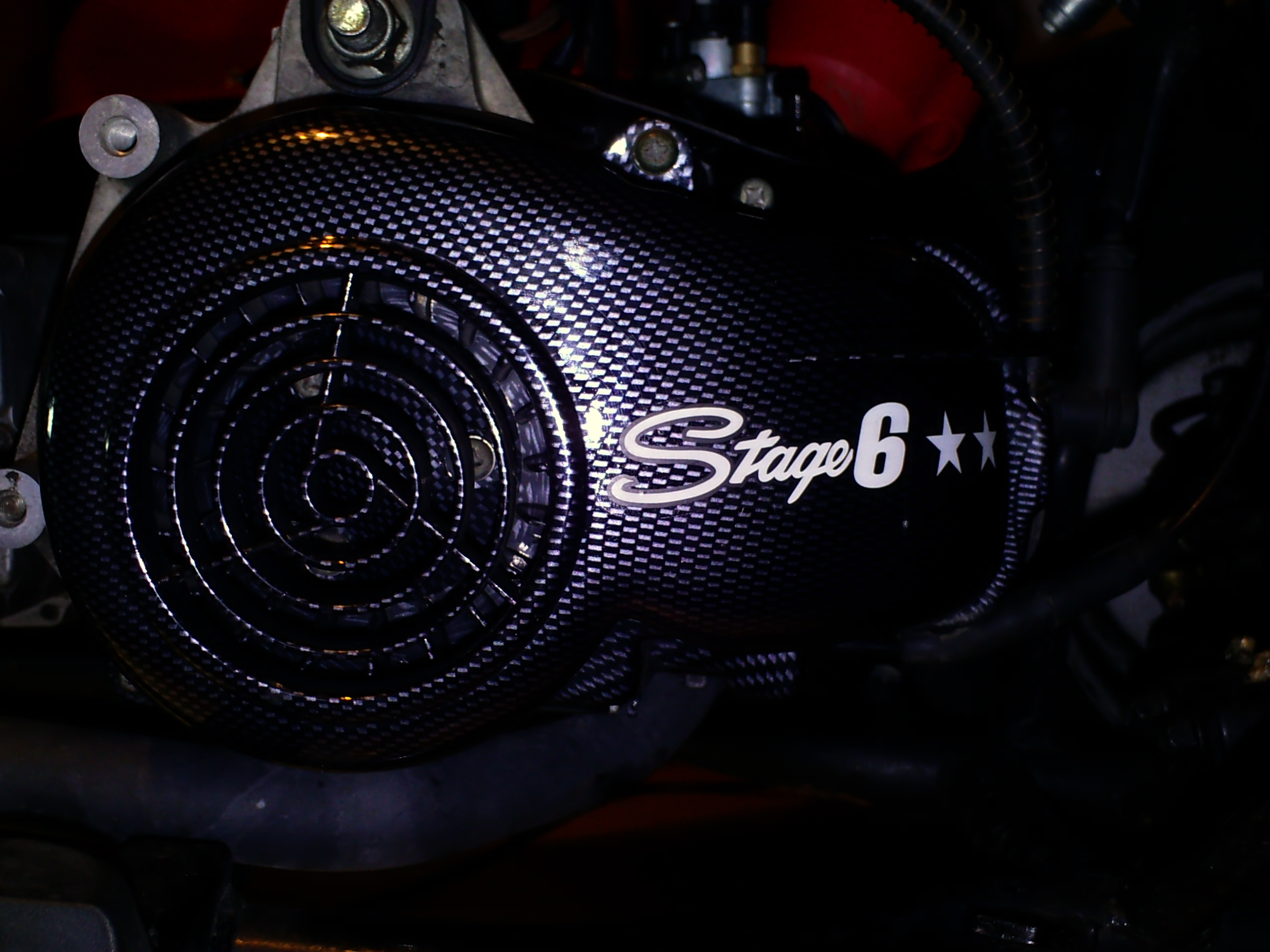

En de koelkap vind ik persoonlijk erg mooi staan

: Tuning CPI XT 50 R Part 2

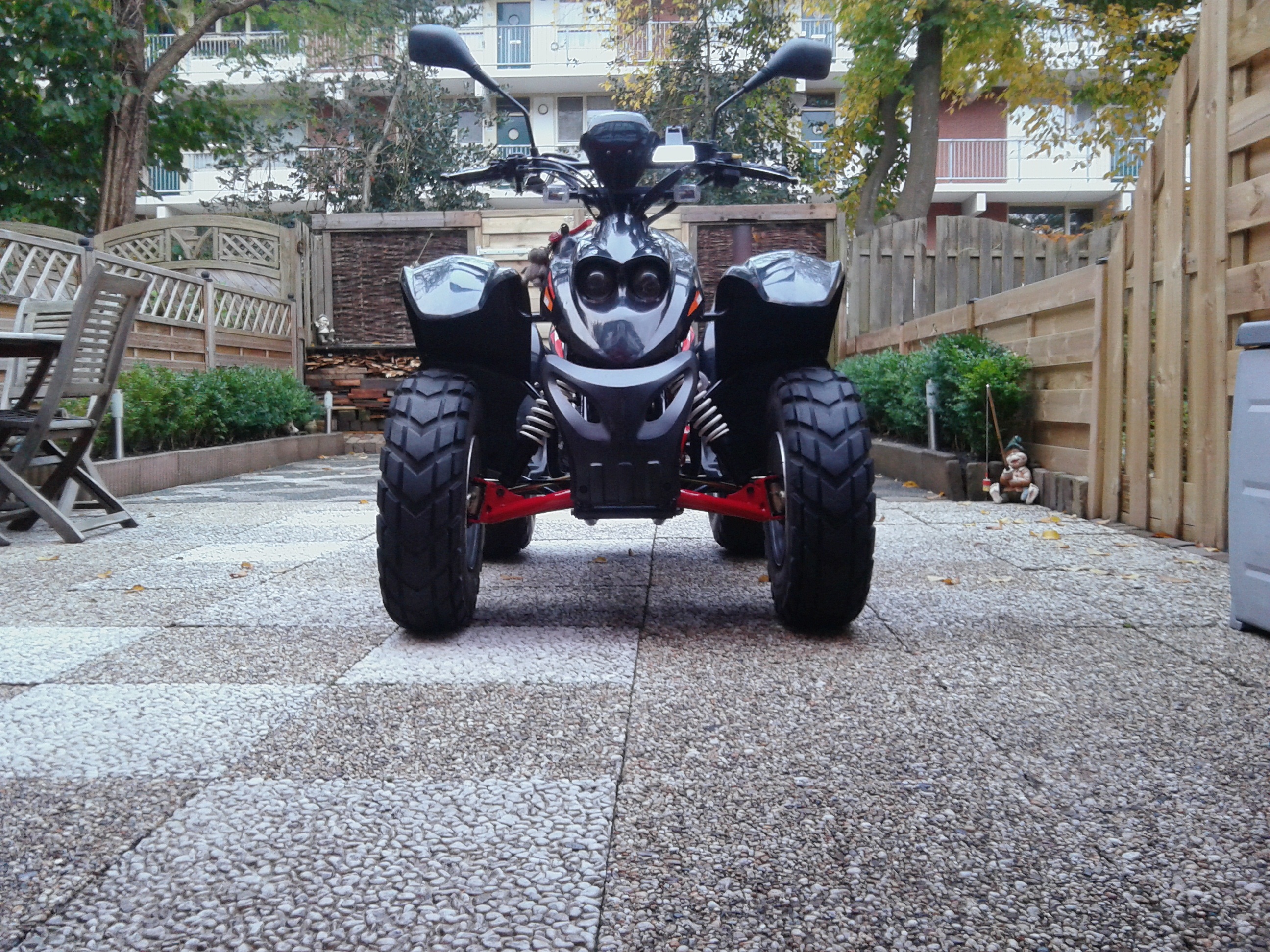

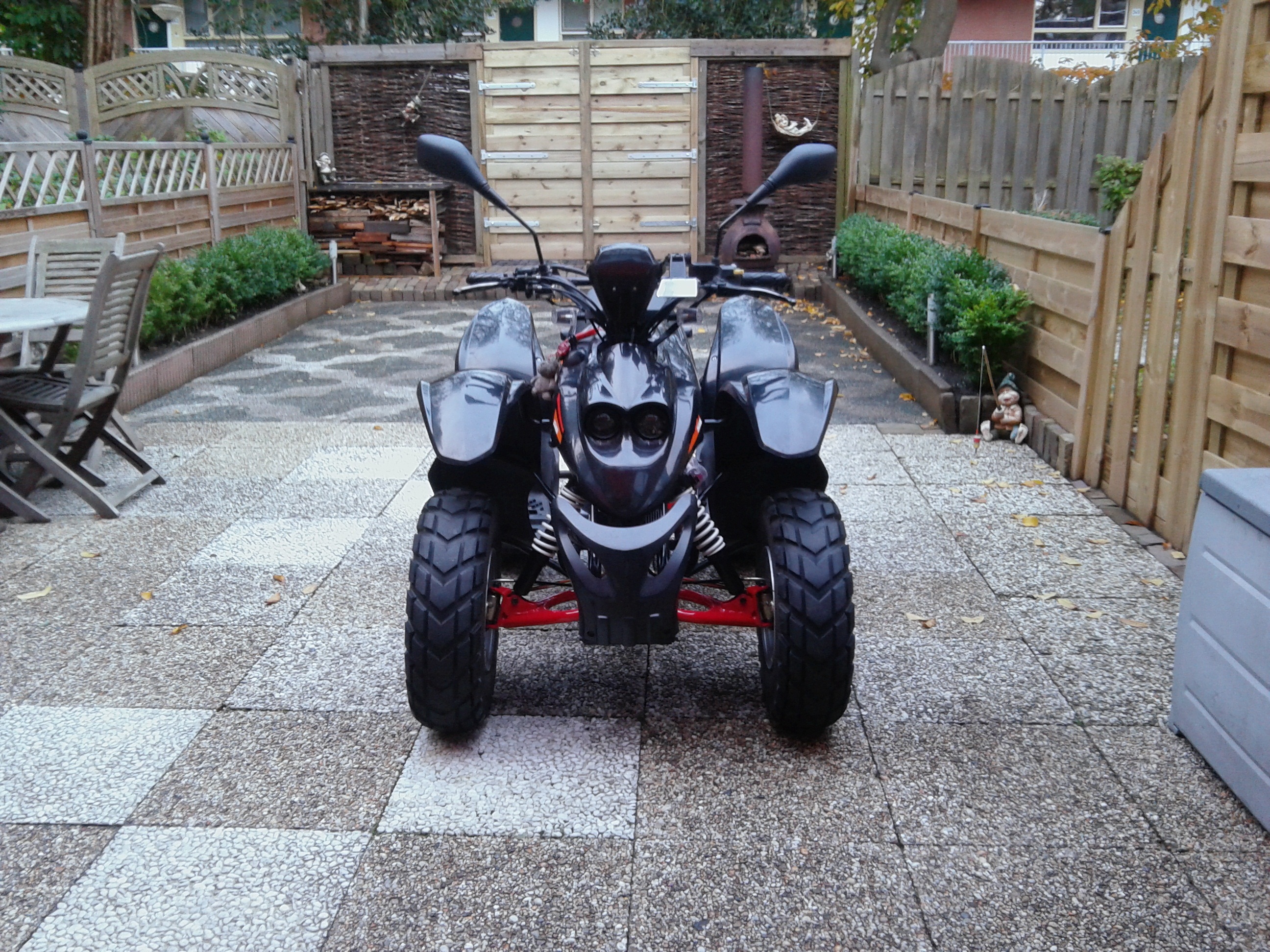

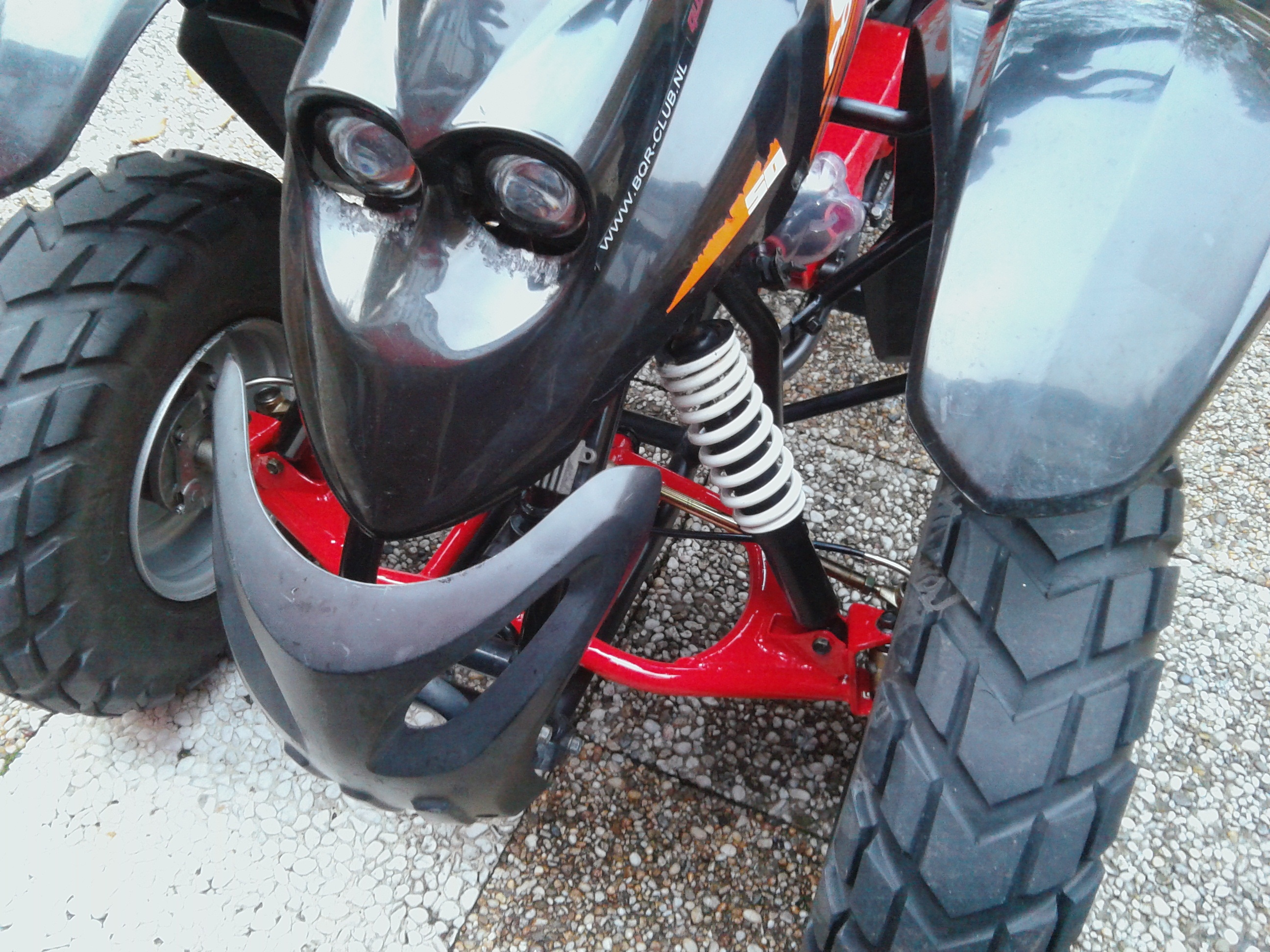

Vedder nog wat foto's gemaakt

: Tuning CPI XT 50 R Part 2

: Mini Dakar

: Mini Dakar

Siempje · Bericht door **Siempje** » vr dec 23, 2011 12:29 am

Heel gaaf en veel werk aan die kleine die als maar "groter" wordt

gr Simon

Gielen_24 · Bericht door **Gielen_24** » vr dec 23, 2011 6:11 pm

knappe werken dylan

maxxer · Bericht door **maxxer** » ma jan 02, 2012 8:28 pm

Ziet er allemaal netjes uit

U vloer binnen is er wel niet zo blij mee denk ik ;p

YouTube · Bericht door **Dylan Keizer** » wo jan 04, 2012 9:02 pm

Na ja dat valt wel mee hoor

YouTube · Bericht door **Dylan Keizer** » vr mar 02, 2012 12:13 pm

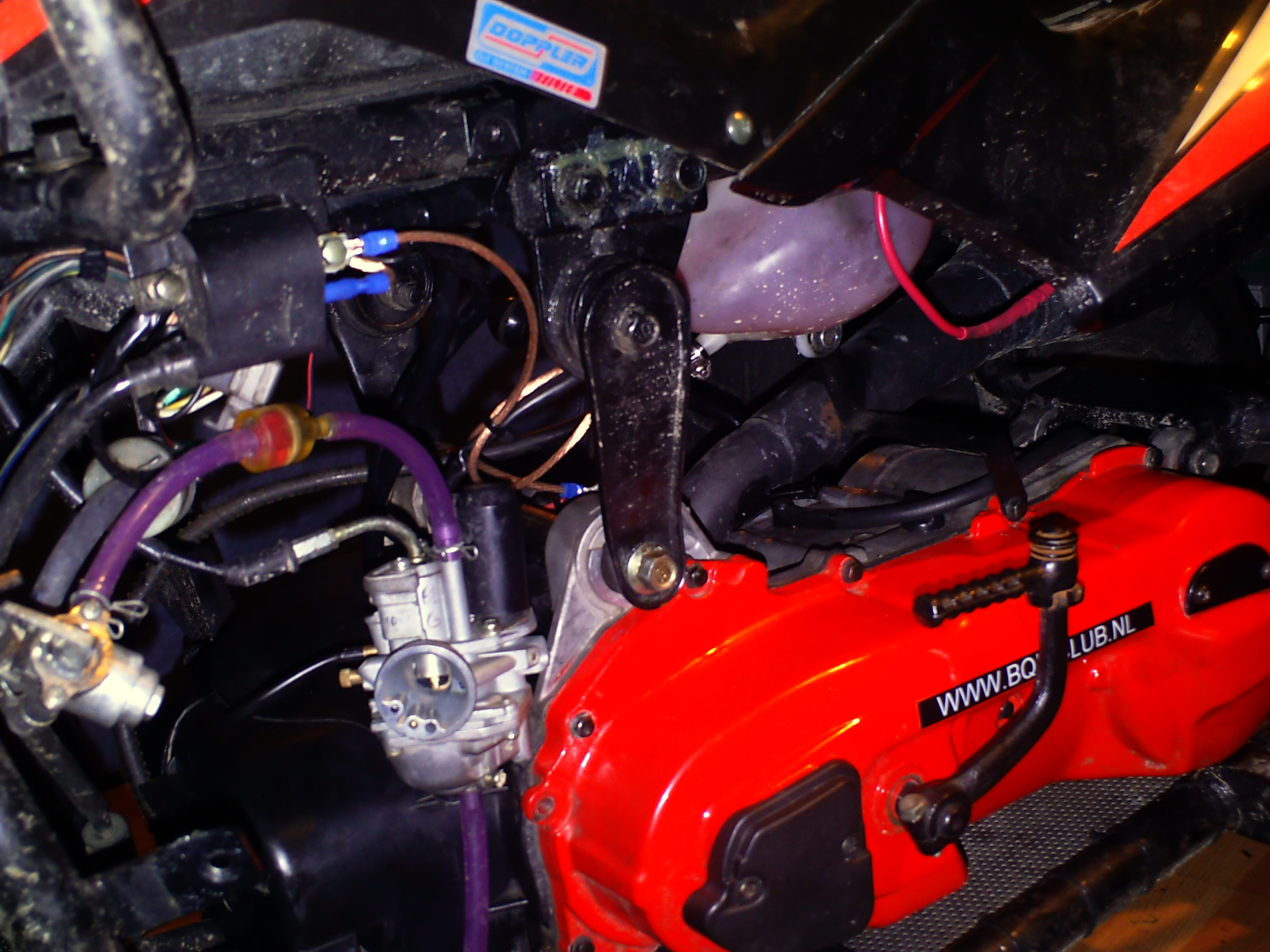

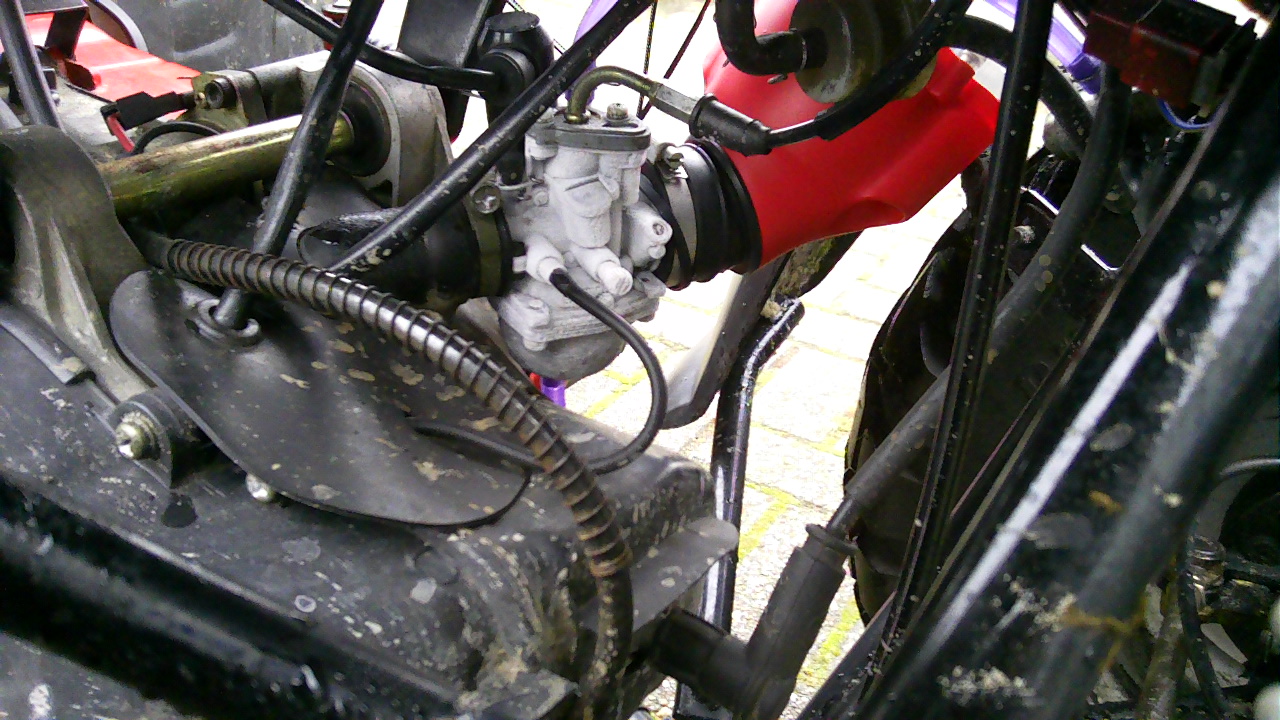

Zo maar is een nieuwe carburateur aangeschaft en membraan.

Carburateur is een TNT type PHBG 19 dus 19 millimeter.

Membraan is van Hebo 4 kleps met Carbon kleppen

dus weer een leuke vooruitgang

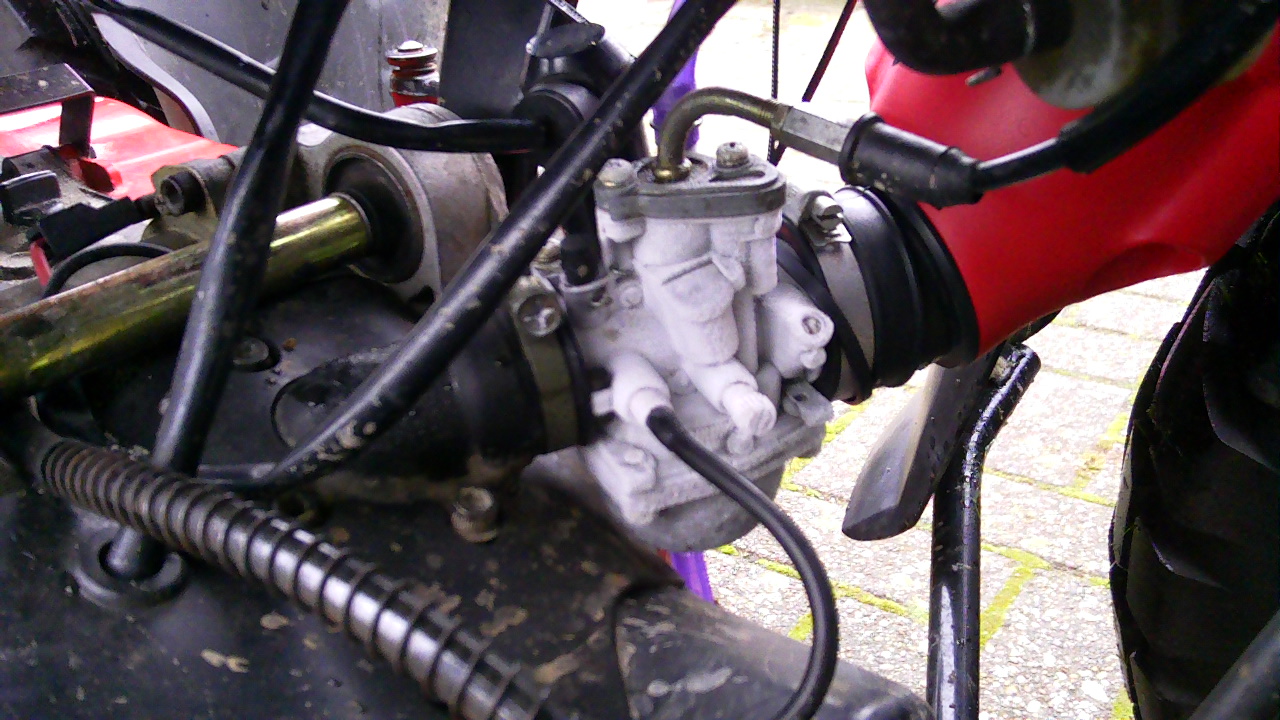

: TNT type PHBG 19

: Membraan

: Werkplaatsje

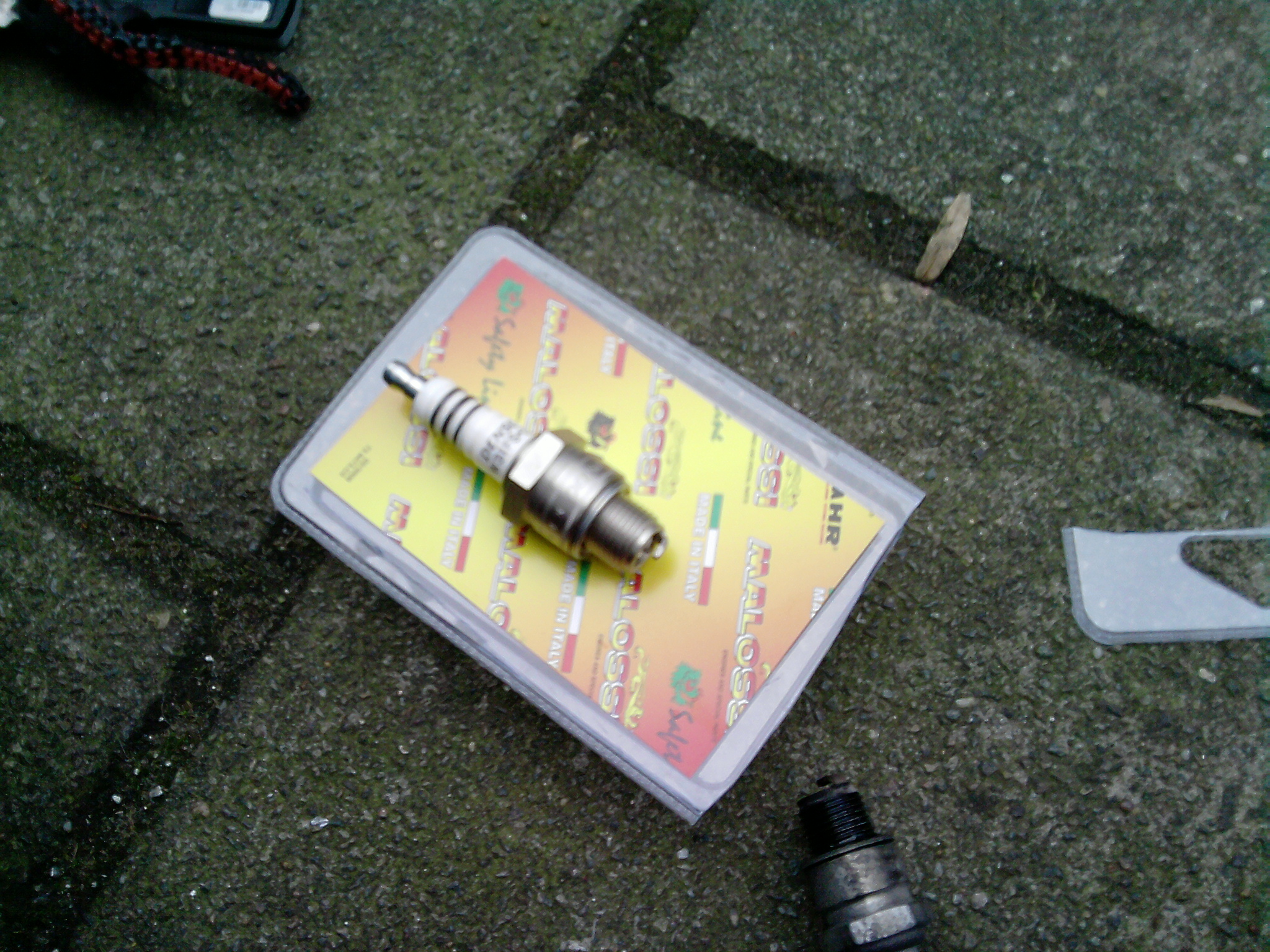

Tot slot een nieuwe Malossi racing bougie

: Malossi racing bougie

Het verschil was weer duidelijk te merken

maxxer · Bericht door **maxxer** » za mar 03, 2012 11:48 am

Nice

YouTube · Bericht door **Dylan Keizer** » ma mar 05, 2012 3:18 pm

Zo zo kon het toch niet laten en heb zojuist een 70 CC cilinder besteld zie hier onder de specificaties

Cilinder Stage 6 Streetrace Minarelli horizontaal 70cc AC

Koeling: AC
Kleur: Zwart
Materiaal: Gietijzer
Merk: Stage6
Inhoud: 70cc
Pistonpen: 10mm
Type: Streetrace

YouTube · Bericht door **Dylan Keizer** » vr mar 09, 2012 9:43 pm

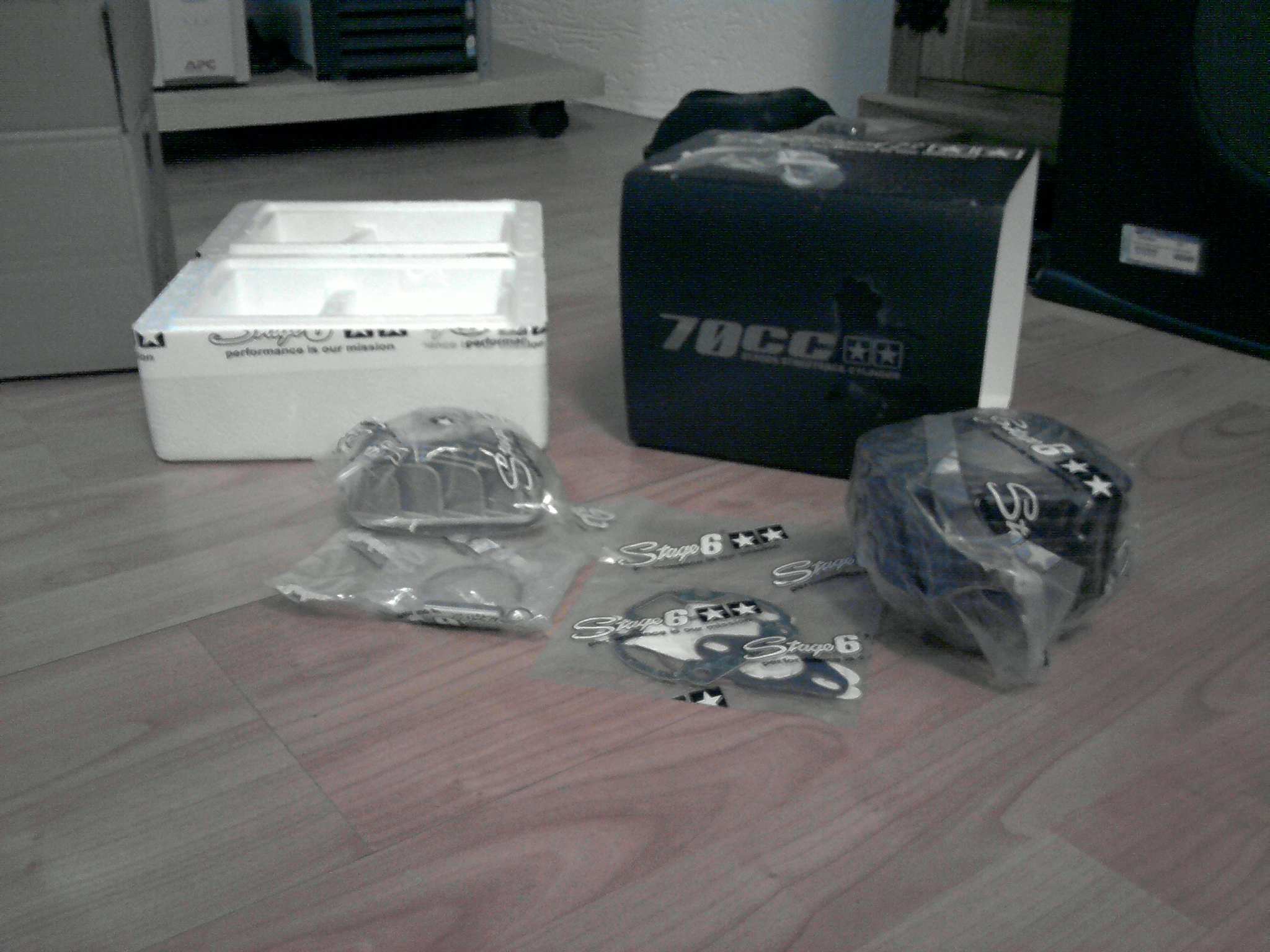

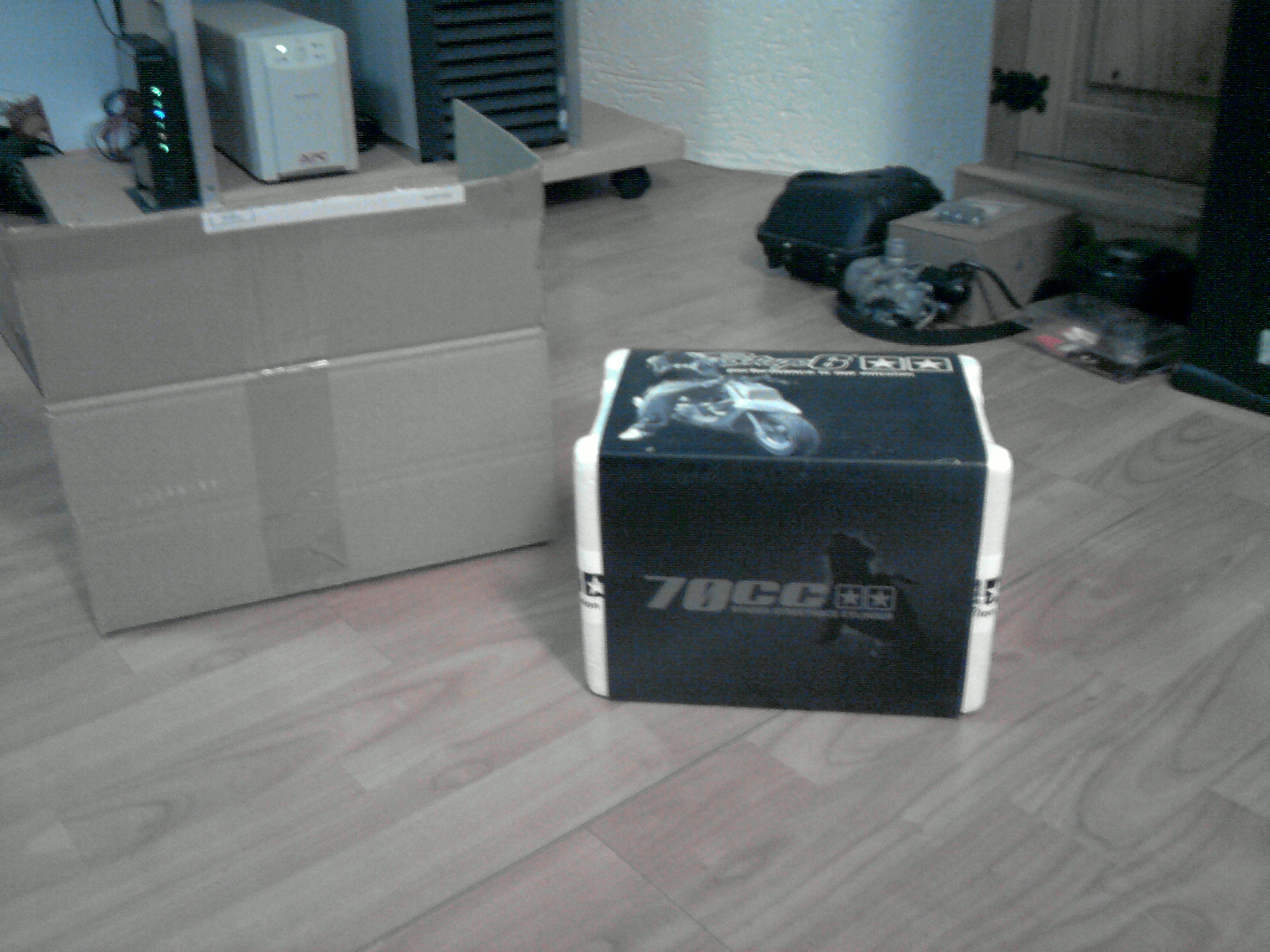

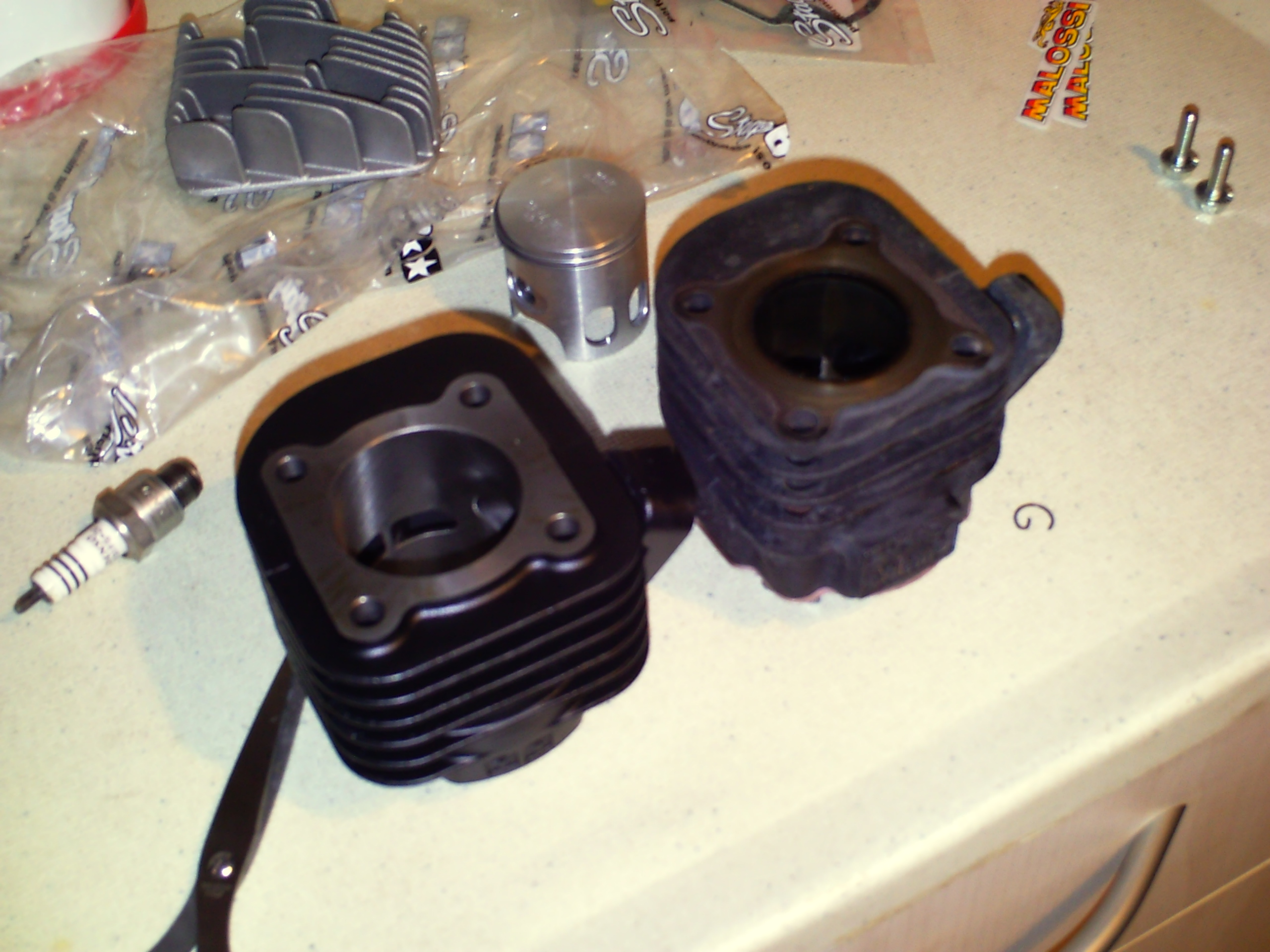

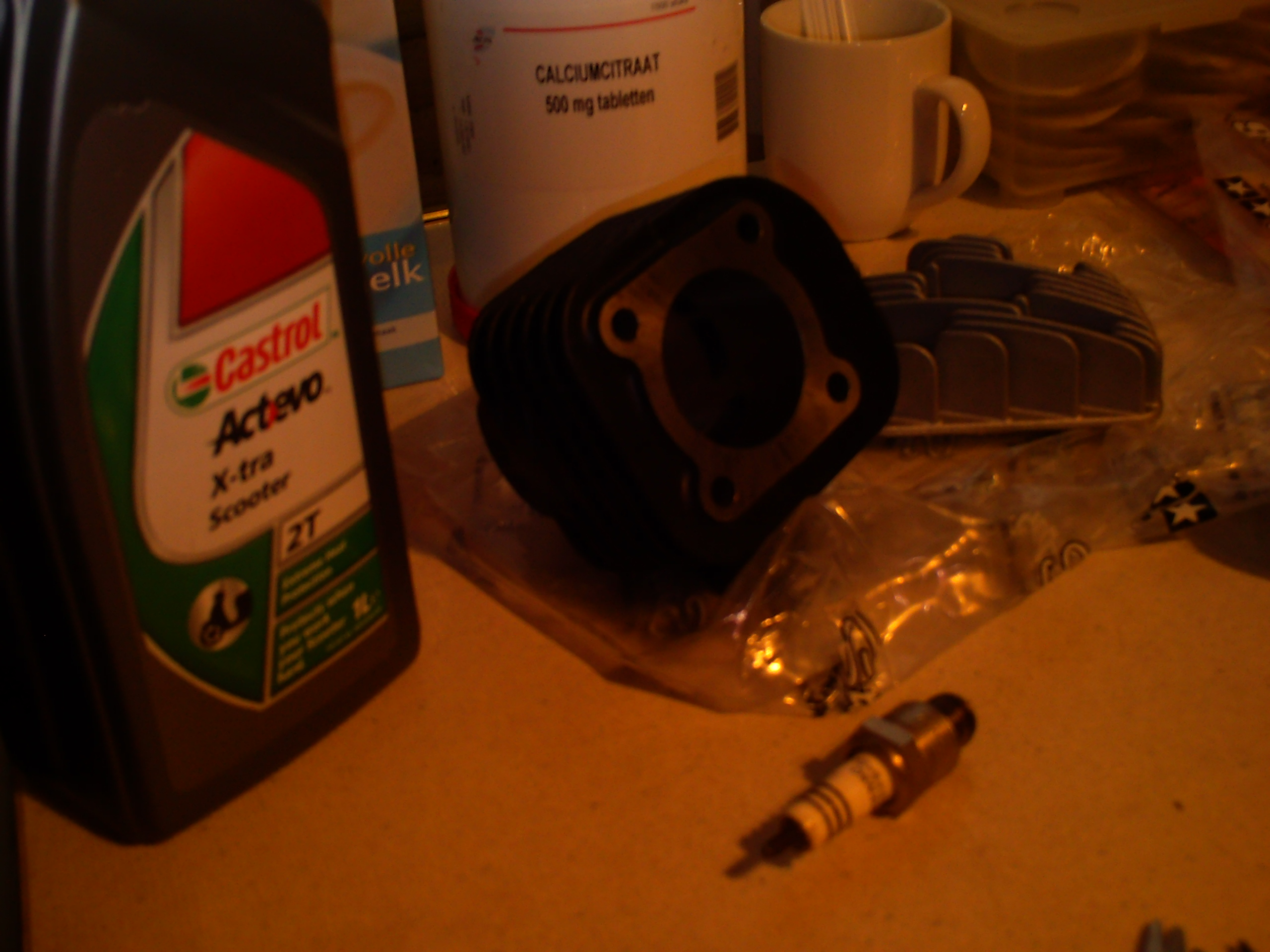

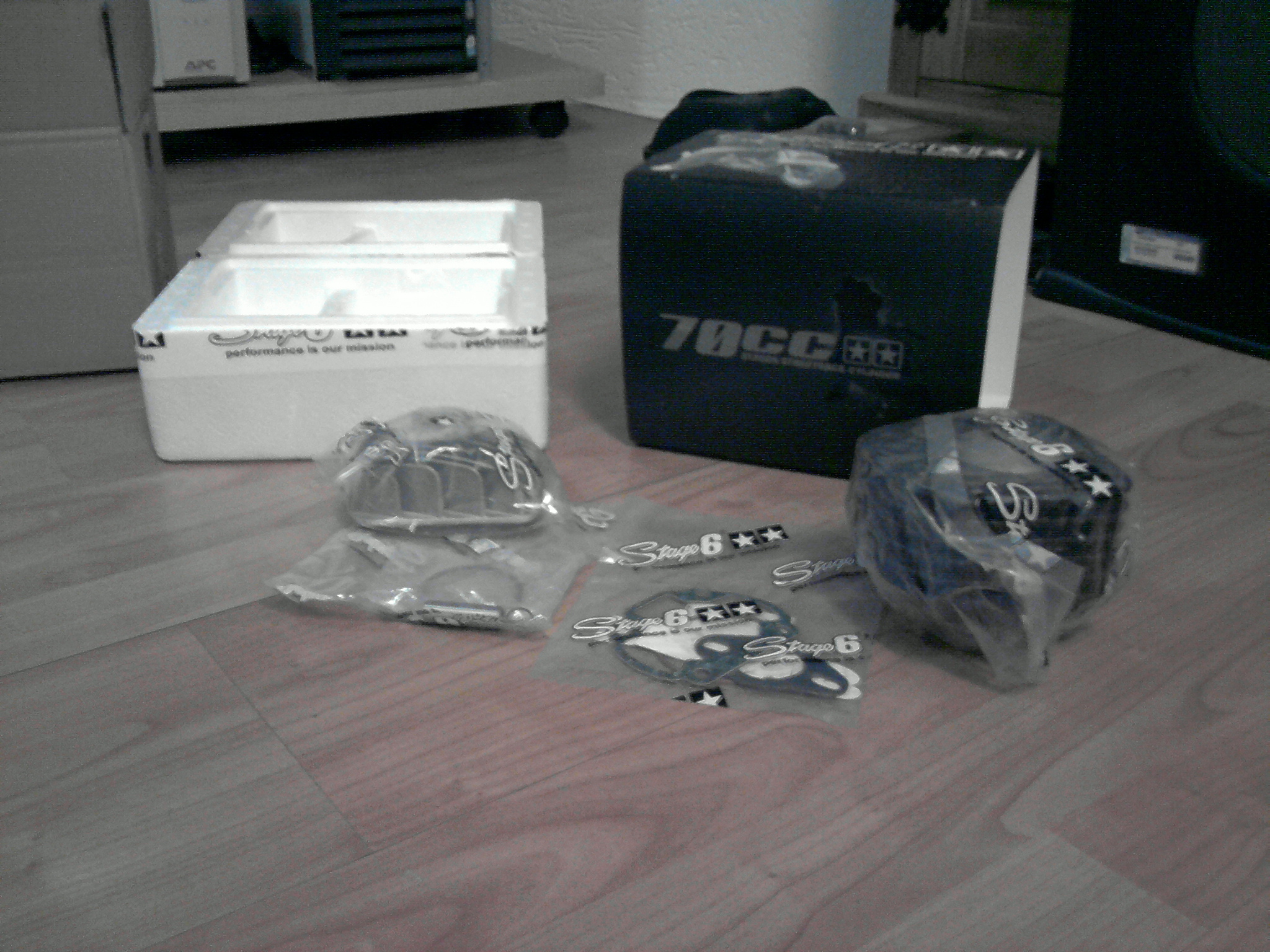

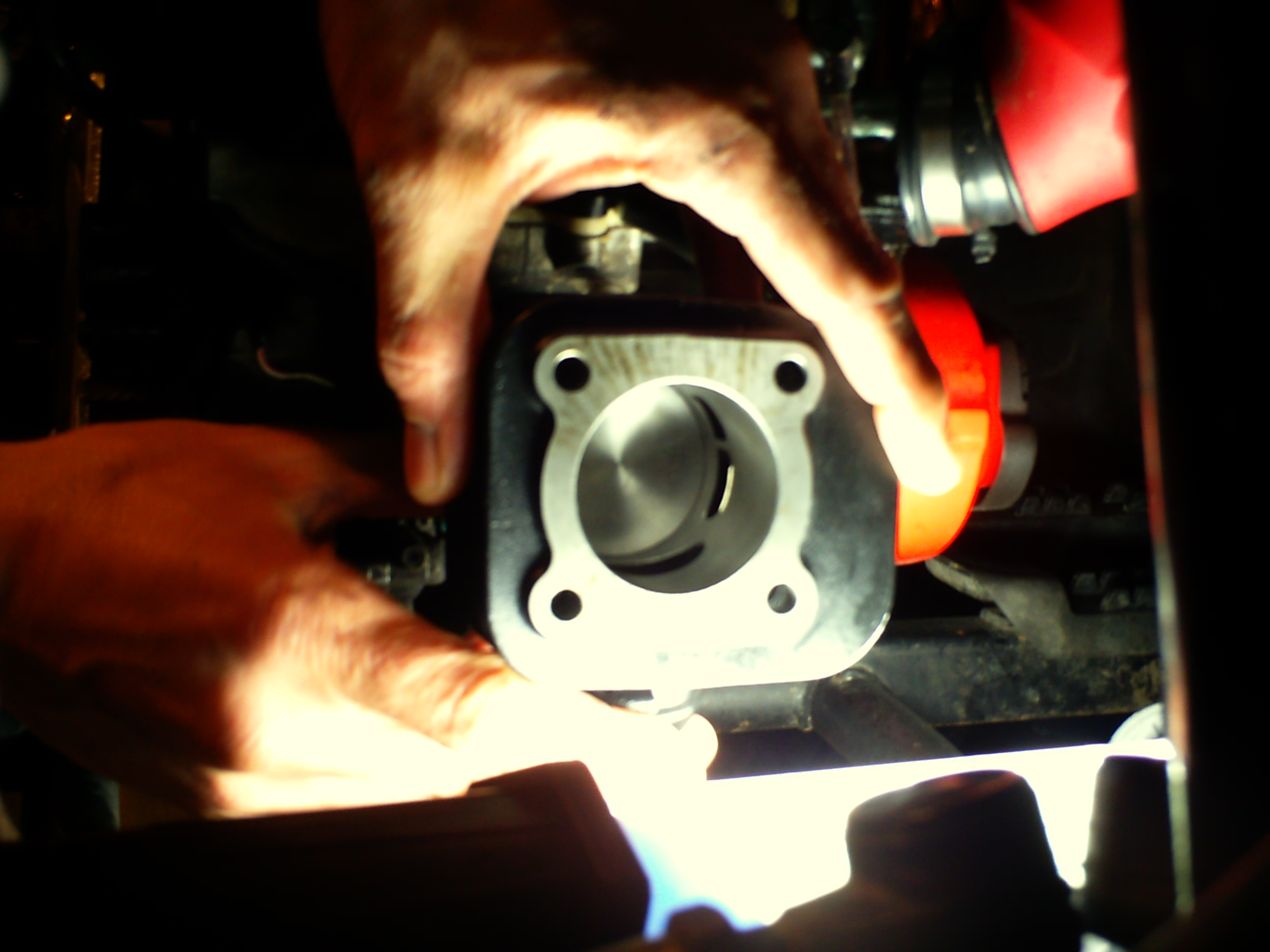

Ja daar is ie dan nu maar snel monteren

: Cilinder Stage 6 Streetrace Minarelli horizontaal 70cc AC

: Cilinder Stage 6 Streetrace Minarelli horizontaal 70cc AC

50cctuner · Bericht door **50cctuner** » di mar 13, 2012 4:52 pm

Hoi Dylan,

Ik zie bij jouw aan 1 kant van je blok je schakelpook vooruit/vrij/achteruit.

Imk heb deze op me stuur zitten dmv een handle wat je 2 standen kan zetten. Is dit een dan ook een ander type quad dan jij heb? waar is type verder te vinden

Gr claudio

YouTube · Bericht door **Dylan Keizer** » di mar 13, 2012 10:14 pm

Oke dan heb jij het type dat voor mijn quad zit het beste is om even in je kenteken papieren te kijken wat voor type het is

YouTube · Bericht door **Dylan Keizer** » wo mar 21, 2012 9:43 pm

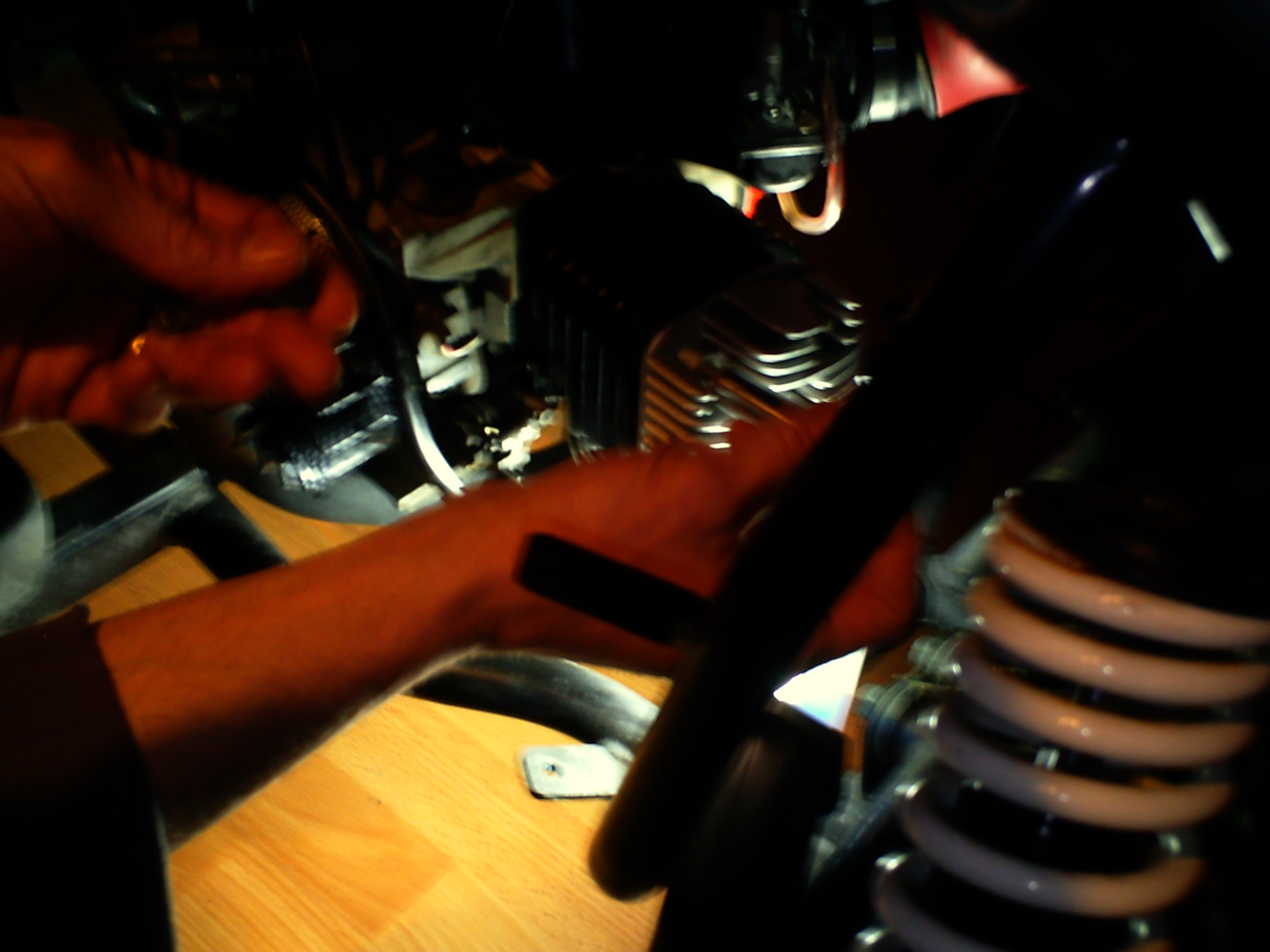

Ja ja en hij zit er op hoor het opbouwen ging geweldig in een uurtje was het klusje geklaard zelfs het starten ging helemaal super 1 tikje en lopen
het blokje is verandert in een beest echt leuk wat een 70 cc kitje doet.
